| ЭКСТРУДЕР ДЛЯ ПРОИЗВОДСТВА КОМБИКОРМОВ |  |
Номер публикации патента: 2182807 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | A23P001/12 B29C047/08 | | Аналоги изобретения: | Г. ШЕНКЕЛЬ. Шнековые прессы для пластмасс. Л., ГХИ, 1962, 467с. RU 2153270 С1, 27.07.2000. RU 2156065 C1, 20.09.2000. |
| Имя заявителя: | Оренбургский государственный университет | | Изобретатели: | Коротков В.Г.
Полищук В.Ю.
Мусиенко Д.А. | | Патентообладатели: | Оренбургский государственный университет |
Реферат | |

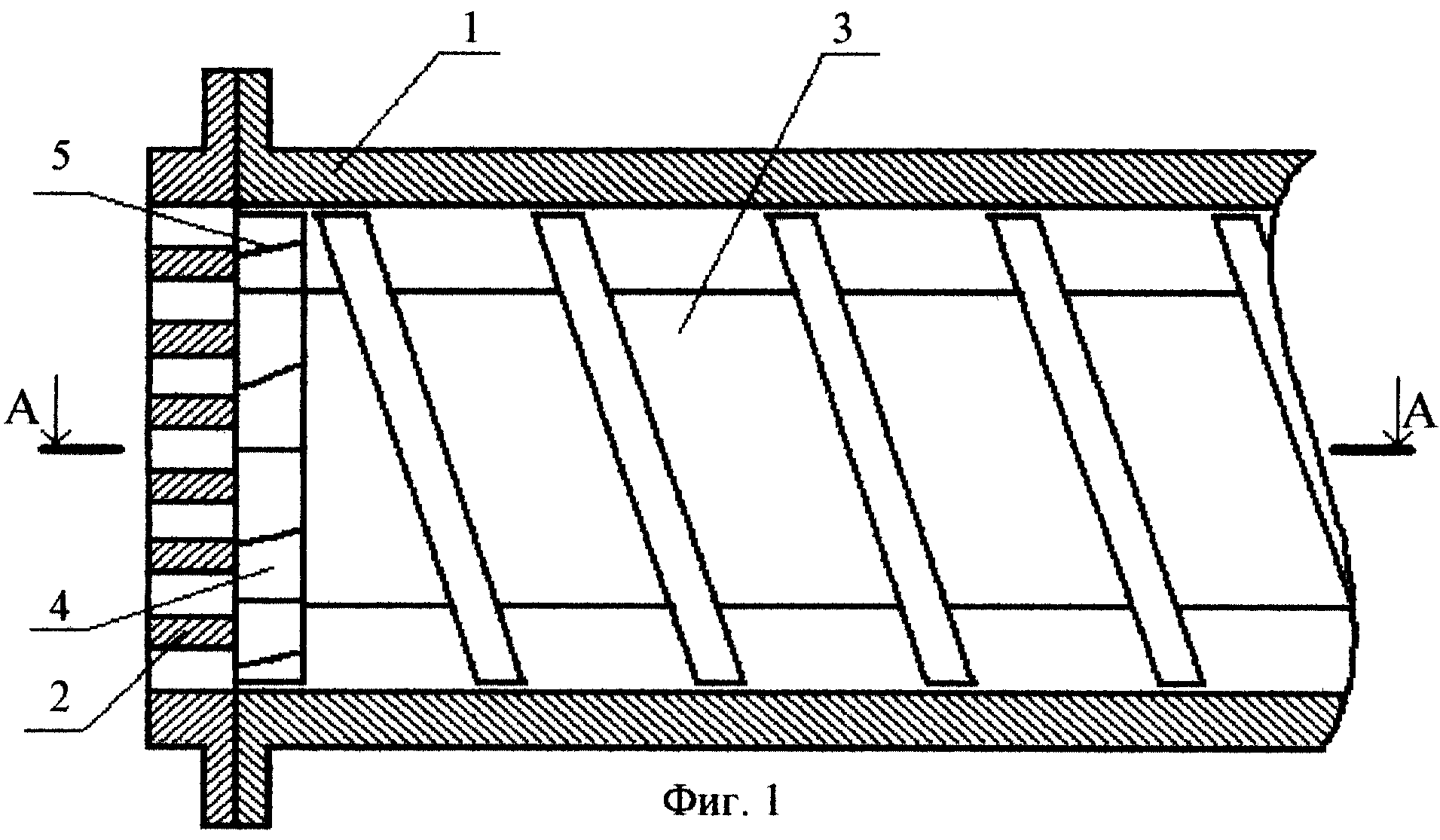

Изобретение относится к области переработки зернового сырья и может использоваться предприятиями пищевой промышленности. Экструдер содержит корпус, установленный в нем шнек с насадкой на его конце, матрицу с отверстиями. Насадка выполнена в виде крыльчатки, обращенной лопастями к матрице, боковые поверхности которых изогнуты по спирали. Угол закручивания спирали противоположен углу закручивания канала шнека. Вогнутая сторона лопасти имеет скос, составляющий с плоскостью матрицы острый угол. Верхний внешний конец лопасти расположен не ниже наружного диаметра шнека. Нижние внутренние концы лопастей не доходят до оси вала шнека, образуя отверстие с разрывами, диаметр которого не превышает диаметра центрального отверстия матрицы. Внешняя кромка лопасти повторяет форму пространства между концом шнека и матрицей. Расстояние между каждыми соседними лопастями и ширина отдельной лопасти уменьшаются по направлению к оси шнека. Изобретение позволяет исключить возможность залегания продукта в предматричной зоне и обеспечить подачу экструдируемого продукта к центру матрицы. 4 ил.
|
