| ОТКИДНАЯ ЭКСТРУЗИОННАЯ ГОЛОВКА ДЛЯ ИЗГОТОВЛЕНИЯ ПЛОСКИХ ПРОФИЛЕЙ ИЗ РАЗЛИЧНЫХ РЕЗИНОВЫХ СМЕСЕЙ |  |
Номер публикации патента: 2179110 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B29C047/14 | | Аналоги изобретения: | SU 1400498 A3, 30.05.1988. DE 3613071 A1, 22.10.1987. US 3584343 A, 15.06.1971. US 4799874 A, 24.01.1989. US 4137027 A, 30.01.1979. DE 3502020 A1, 24.07.1986. SU 1123868 A, 30.05.1988. |
| Имя заявителя: | ОАО "Кировский шинный завод" | | Изобретатели: | Танин Е.С.
Ольков Д.В. | | Патентообладатели: | ОАО "Кировский шинный завод" |
Реферат | |

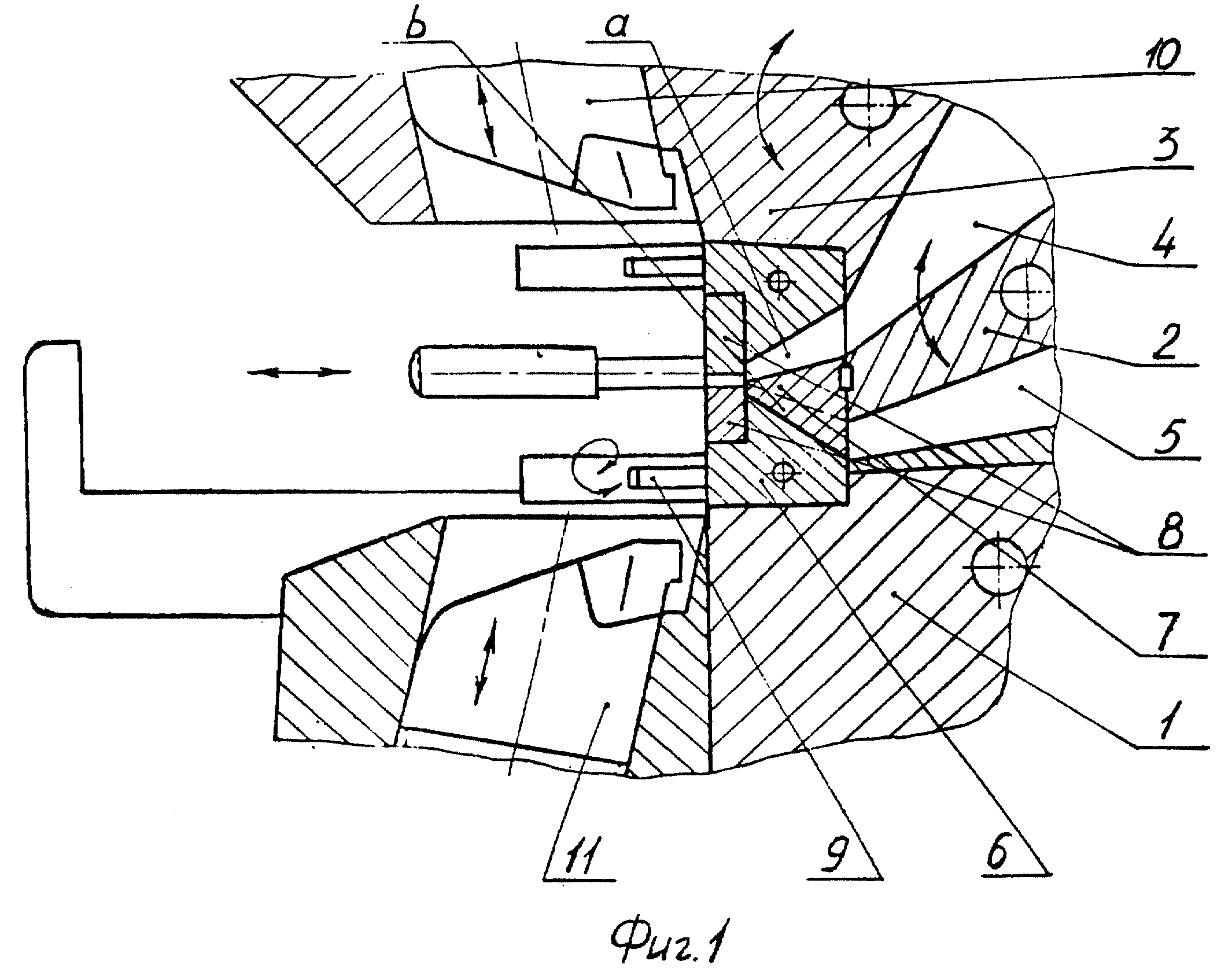

Изобретение относится к химическому машиностроению, в частности к экструзионному оборудованию для изготовления заготовок плоских профилей автомобильных шин из различных резиновых смесей. Откидная экструзионная головка содержит корпус, откидные среднюю и верхнюю части. Указанные части головки смонтированы с образованием с корпусом расположенных один над другим двух питающих каналов для сообщения экструдеров с профилирующим узлом. Профилирующий узел состоит из обоймы, начального и кольцевого шаблонов, выполненных с возможностью замены. Боковые заходы участка питающего канала для смеси протектора в начальном шаблоне выполнены в виде изогнутого профиля с двумя лопастями, повернутыми относительно друг друга на определенный угол. Выходные отверстия питающих каналов для смесей протектора и минибоковин в начальном шаблоне образуют перегородку в форме трапеции. Линия разъема концевого шаблона поднята от основания выходных отверстий начального шаблона. Со стороны захода резиновых смесей на концевом шаблоне выполнены фаски. Изобретение обеспечивает возможность изготовления плоских профилей из различных резиновых смесей с соблюдением требуемой геометрической формы линии сопряжения. 5 ил.
|
