JP 11179769 А, 06.07.1999. JP 2000355027 A, 26.12. 2000. JP 11034247 A, 09.02.1999. JP 2004025515 A, 29.01.2004. RU 2204483 C2, 20.05.2003.
Имя заявителя:
НИССА ПРИНТИНГ КО., ЛТД. (JP)
Изобретатели:
ТАКЕУТИ Синия (JP) ФУДЗИМУРА Тосицугу (JP)
Патентообладатели:
НИССА ПРИНТИНГ КО., ЛТД. (JP)
Приоритетные данные:
30.06.2005 JP 2005-192634
Реферат

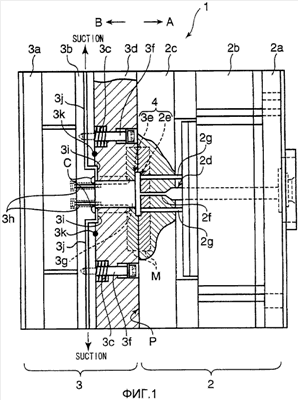

В способе формования прессованием по изобретению используется стержневая пресс-форма. Способ формования прессованием, который обеспечивает увеличение выпуска продукции за счет предотвращения подмешивания пыли, возникающей при истирании. В данном способе неподвижную пресс-форму (2) и подвижную пресс-форму (3) располагают напротив друг друга, а скользящая плита (3d), соединенная с подвижной плитой на подвижной пресс-форме пружиной (3с), контактирует с плоскостью смыкания неподвижной пресс-формы (2) под действием пружины. Подвижную пресс-форму (3) подают далее после введения полимера в полость (4) пресс-формы и осуществляют формование, прессуя полимер R, заполняющий полость 4, стержнем (3g), установленным в подвижной пресс-форме (3) и проходящим сквозь скользящую плиту (3d). При этом между неподвижной пресс-формой (2) и скользящей плитой (3d) располагают полимерную пленку F, и одну сторону полимера R в полости (4) прессуют стержнем (3g) через полимерную пленку F. Устройство для формования прессованием содержит неподвижную пресс-форму (2) и подвижную пресс-форму (3), расположенные напротив друг друга, скользящую плиту (3d), соединенную через пружину с подвижной плитой на подвижной пресс-форме и контактирующую плоскостью смыкания неподвижной пресс-формы под действием силы пружины. Стержень, установленный в подвижной плите, проходит сквозь скользящую плиту и способен скользить относительно скользящей плиты и прессовать одну поверхность полимера, введенного в полость неподвижной пресс-формы. Термопластичная полимерная пленка F расположена между неподвижной пресс-формой и подвижной пресс-формой таким образом, что при формовании прессованием одна поверхность полимера в полости и стержень разделяются. Подвижная пресс-форма и скользящая плита находятся в разъединенном состоянии, уплотненные уплотняющим элементом. Технический результат, достигаемый при использовании способа и устройства по изобретению, заключается в предотвращении загрязнения изделий пылью, образующейся в результате истирания, и повышения за этот счет эффективности производства и увеличения срока службы пресс-формы. 2 н. и 4 з.п. ф-лы, 8 ил.
