DE 10135443 C1, 21.03.2002. GB 1094037 A, 06.12.1967. DE 19831482 C1, 20.01.2000. ЕР 0723848 A1, 31.07.1996. WO 03046388 A1, 05.06.2003. GB 1023689 A, 23.03.1966. GB 1120320 A, 17.07.1968. SU 200144 A1, 29.07.1967. SU 1608071 A1, 23.10.1990.
Имя заявителя:
ХАСКИ ИНДЖЕКШН МОУЛДИНГ СИСТЕМЗ ЛТД. (CA)
Изобретатели:
ТЕНГ Алекс (CA) ГОЛТ Джон Р. (CA) КЕСЛ Мартин Р. (CA)
Патентообладатели:
ХАСКИ ИНДЖЕКШН МОУЛДИНГ СИСТЕМЗ ЛТД. (CA)
Реферат

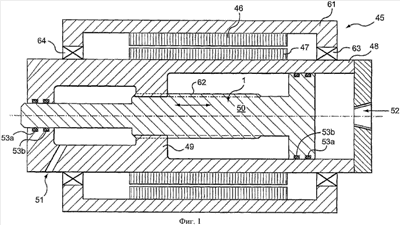

Изобретение относится к приводным узлам для машин литья под давлением. Приводной узел содержит цилиндр для приема текучей среды под давлением, поршень, крепящийся на валу машины для литья, и электродвигатель с полым валом. Цилиндр имеет внутреннюю и внешнюю поверхность и установлен с возможностью вращения. Поршень имеет головку и находится в контакте со скольжением с внутренней поверхностью цилиндра, а также устанавливается с возможностью вращения. Вал выполнен с возможностью смещаться вдоль оси под действием давления текучей среды через цилиндр к головке поршня. Электродвигатель имеет корпус, ротор и статор. Статор смонтирован на стенке корпуса, а ротор соединен с внешней поверхностью цилиндра. Причем ротор предназначен для вращения поршня и вращения вала машины литья под давлением. Изобретение направлено на повышение инжекционной способности инжекционного узла. 11 з.п. ф-лы, 13 ил.
