US 2004166193 А1, 26.08.2004. Литьевые формы для деталей из термопластов. - М.: ЦНИИТЭстроймаш, 1978, с.163, 164, рис.104, 106а. US 6736628 В1, 18.05.2004. US 4812116 А, 14.03.1989. US 5670100 А, 23.09.1997.
Имя заявителя:
РИКСЭМ КЛОУЖУР СИСТЕМЗ ИНК. (US)
Изобретатели:
РОУТ Б. Джек (US) РИД Вэнс Е. (US) ЗОРГЕР Ричард Е. (US)
Патентообладатели:
РИКСЭМ КЛОУЖУР СИСТЕМЗ ИНК. (US)
Приоритетные данные:
17.06.2005 US 11/155,354
Реферат

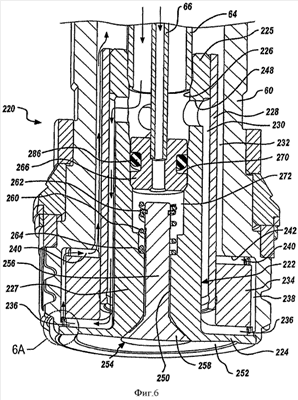

Изобретения относятся к машинам для компрессионного формования крышек, имеющих отверстие в стенке основания оболочки, и формовочному стержню. Формовочный стержень (220) содержит формирующий штифт (222) с полостью и концевой стенкой (224). Канал, предпочтительно в виде полой трубки (66), входит в полость формирующего штифта. Конец трубки размещен с герметизацией на некотором расстоянии от концевой стенки формирующего штифта. Тарельчатый клапан (254) размещен на концевой стенке формирующего штифта. Тарельчатый клапан выполнен с возможностью реагирования на давление воздуха в канале, чтобы открывать и пропускать поток воздуха через упомянутую концевую стенку для содействия в отделении формованных изделий от штифта стержня. Тарельчатый клапан содержит элемент (256) клапана с наружным концом на концевой поверхности формирующего штифта и внутренним концом рядом с концом канала. Пружина (260) предпочтительно смещает элемент клапана в закрытое положение. Пружина предпочтительно представляет собой спиральную пружину, зажатую между элементом клапана и формирующим штифтом. Технический результат, достигаемый при использовании машины для компрессионного формования крышек или формовочного стержня, заключается в обеспечении возможности извлечения диска из крышки внутри пресс-формы для компрессионного формования. 6 н. и 13 з.п. ф-лы, 18 ил.
