| СПОСОБ ОБРАЗОВАНИЯ РАСТРУБА НА ТРУБЕ |  |
Номер публикации патента: 2177878 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B29C057/02 | | Дополн. коды МПК: | B29K101/12 B29L023/00 | | Аналоги изобретения: | US 3852016 А, 03.12.1974. WO 89/00492 A1, 26.01.1989. SU 568340 А, 18.07.1977. DE 4333566 A1, 05.05.1994. US 4847094 А, 11.11.1989. |
| Имя заявителя: | ЮПОНОР Б.В. (NL) | | Изобретатели: | ЙОХАНССОН Матс (SE)
ЯРВЕНКИЛЯ Йюри (FI) | | Патентообладатели: | ЮПОНОР Б.В. (NL)
ВИНИДЕКС ПТИ ЛИМИТЕД (AU) | | Номер конвенционной заявки: | 9503256-1 | | Страна приоритета: | SE | | Патентный поверенный: | Томская Елена Владимировна |
Реферат | |

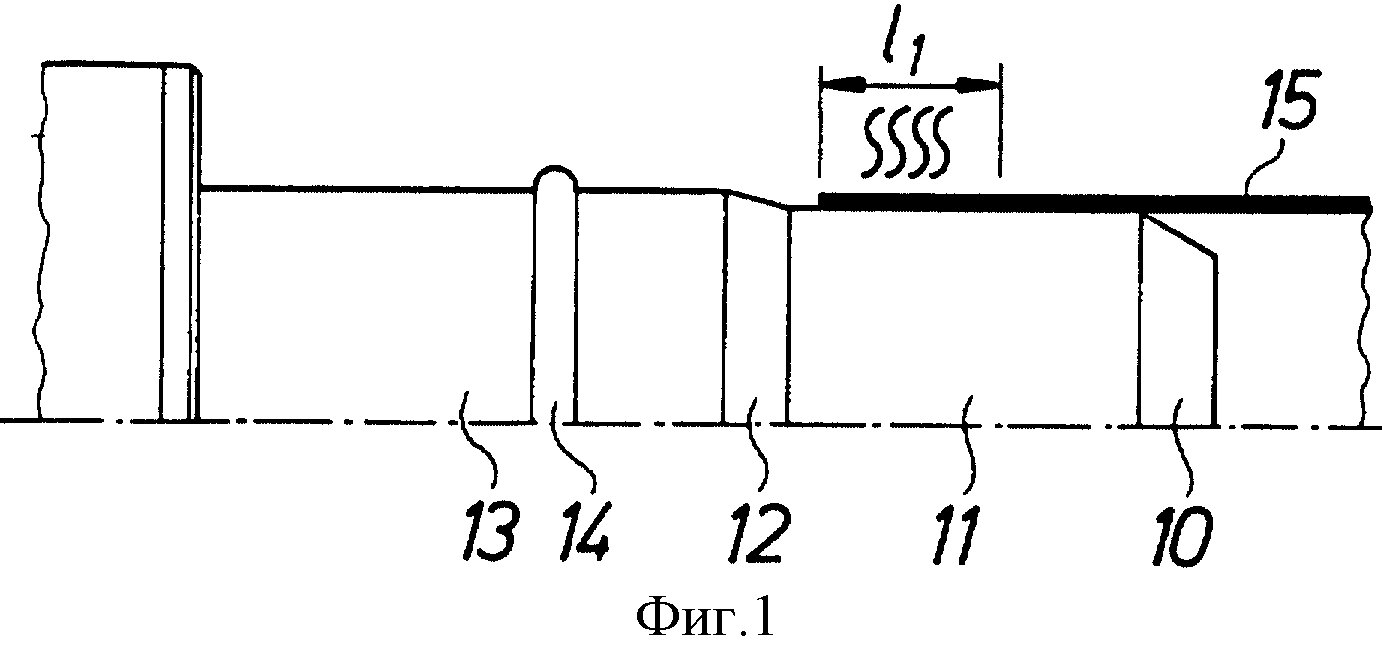

Изобретение относится к способу образования раструба на трубе из ориентированного пластика, имеющей кольцевую канавку внутри раструба для упругой прокладки при создании уплотнения между раструбом и гладким концом другой трубы. В способе образования раструба на трубе из ориентированного пластика с кольцевой канавкой внутри раструба концевой участок трубы насаживают на первый элемент оправки, который имеет цилиндрическую форму и диаметр, соответствующий внутреннему диаметру трубы. Концевой участок насаживают на второй элемент оправки, который расположен соосно относительно первого элемента оправки. Нижняя часть раструба образована вторым элементом оправки. Образуют с помощью сердечника канавку в зоне расширенного концевого участка. При насаживании концевого участка трубы на первый элемент оправки его нагревают до температуры T1, которая выше температуры Те стеклования аморфного пластика и выше температуры Тm плавления кристаллического пластика. На цилиндрическом элементе оправки в зоне концевого участка трубы, на котором выполнена канавка, зону располагают у отверстия концевого участка трубы. Температуру остальной части концевого участка трубы поддерживают ниже температуры стеклования и температуры плавления кристаллов. Концевой участок насаживают на второй элемент оправки, когда зона концевого участка трубы находится при температуре соответственно выше температуры стеклования или температуры плавления. При образовании канавки в зоне расширенного концевого участка температуру этой зоны поддерживают выше температуры стеклования или температуры плавления. Способ позволяет избежать концентраций напряжений в пластике в процессе образования раструба и регулировать степень возможной усадки в осевом направлении при образовании раструба. 19 з. п. ф-лы, 14 ил.
|
