| СТАНОК С БЕСКОНЕЧНЫМ ГИБКИМ РАБОЧИМ ОРГАНОМ |  |
Номер публикации патента: 2178080 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | E21C047/10 B28D001/08 | | Аналоги изобретения: | SU 1065218 А, 07.01.1984. SU 898076 А, 15.01.1982. SU 1102958 А, 15.07.1984. SU 1176082 А, 30.08.1985. SU 432108 А, 09.07.1975. SU 83163 А, 12.10.1960. SU 205678 А, 25.01.1968. SU 654424 А, 07.04.1979. SU 916336 А, 30.03.1982. SU 294746 А, 26.03.1971. SU 492663 А, 11.02.1976. SU 617602 А, 27.07.1978. SU 872762 А, 17.10.1981. US 5690092 А, 25.11.1997. FR 2530726 А1, 27.01.1984. EP 0099791 А2, 01.02.1984. |
| Имя заявителя: | Мурадян Левон Мурадович (AM) | | Изобретатели: | Мурадян Левон Мурадович (AM)
Мурадян Мурад Левонович (AM)
Седракян Ж.Л. (RU) | | Патентообладатели: | Мурадян Левон Мурадович (AM) |
Реферат | |

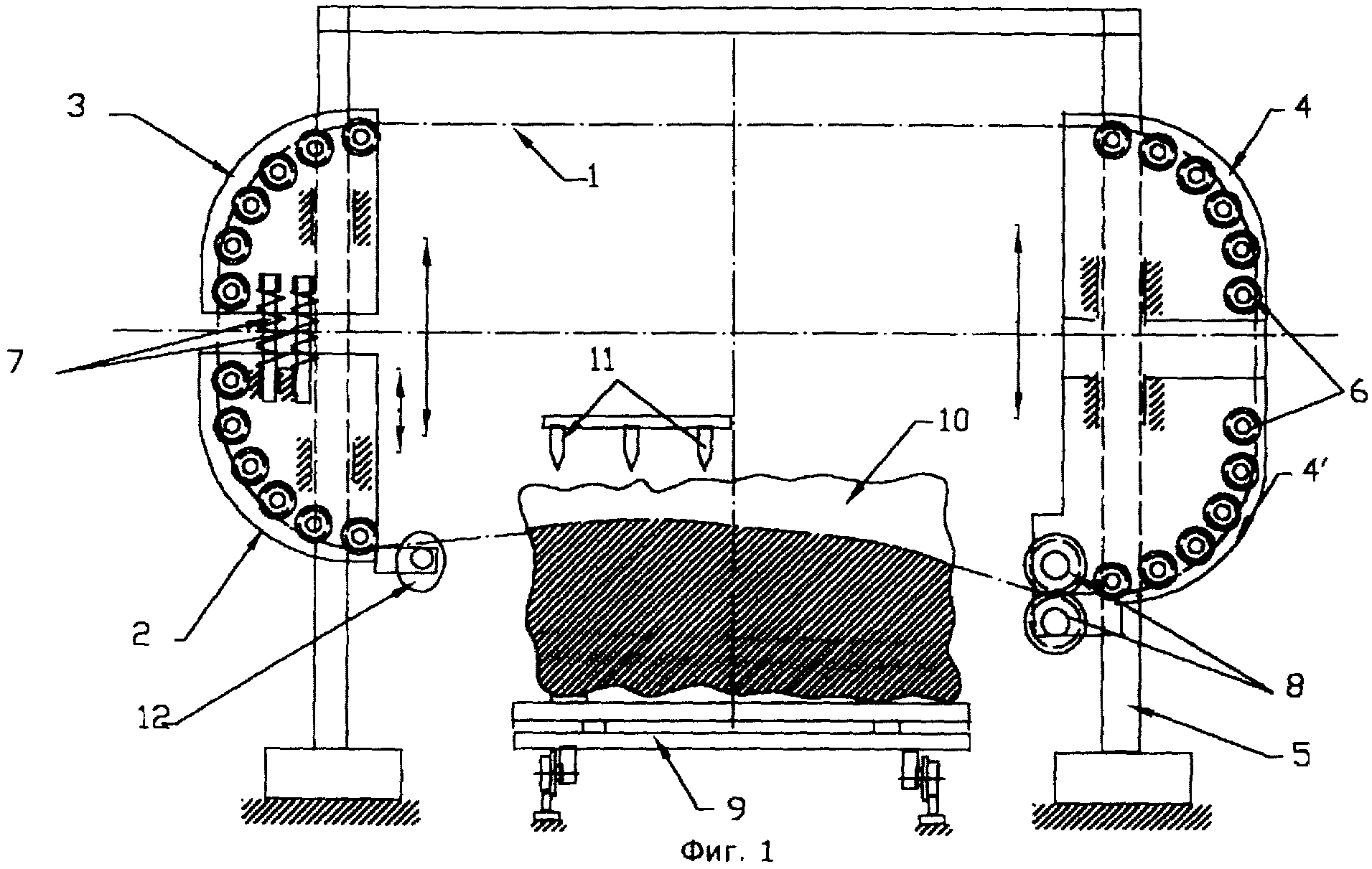

Изобретение относится к области добычи и обработки различных твердых материалов резанием, например камнедобычи и камнеобработки, а более конкретно - к станкам для добычи и обработки камня при помощи бесконечного гибкого рабочего органа. Задачей изобретения является увеличение долговечности рабочего органа, уменьшение энергоемкости и доли отходов готовой продукции. Станок с гибким бесконечным рабочим органом для обработки твердых материалов включает, по меньшей мере, один гибкий бесконечный рабочий орган, подвижно затянутый при помощи затяжного направляющего аппарата, который подвижно закреплен на станине станка, привод подачи на резание, устройство передачи движения гибкому бесконечному рабочему органу, кинематически связанное с главным приводом станка, станину и стол для установки заготовки. Затяжной направляющий аппарат содержит не менее трех секторов, установленных на участках изгиба траектории гибкого бесконечного рабочего органа, на которых по дуге окружности, сопрягающей прямолинейные участки гибкого бесконечного рабочего органа, закреплены с возможностью вращения вокруг своих осей направляющие ролики с кольцевыми пазами. У одного из ближайших от заготовки секторов, по меньшей мере, одна из связей с ближайшим по направлению подачи на резание сектором является упругоуправляемой, а на другом, ближайшем от заготовки секторе, между заготовкой и направляющими роликами установлено устройство передачи движения, в котором подвижно закреплен гибкий бесконечный рабочий орган. Стол станка может иметь механизм для осуществления поворота заготовки в плоскости реза. Между заготовкой и направляющим аппаратом может быть установлен ролик, сдвинутый относительно направления движения гибкого бесконечного рабочего органа. Кольцевые пазы направляющих роликов могут иметь слой антифрикционного покрытия. Устройство передачи движения может быть закреплено шарнирно и может самоустанавливаться по направлению натяжения гибкого бесконечного рабочего органа. Устройство передачи движения может иметь аппарат для создания продольных ультразвуковых колебаний гибкого бесконечного рабочего органа. Упругоуправляемую связь может также иметь сектор, не являющийся ближайшим к заготовке. 6 з. п. ф-лы, 5 ил.
|
