СТАНОК ДЛЯ РЕЗКИ КАМНЯ

Номер публикации патента: 2163544

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99118867/03		Получить полное описание патента

Реферат

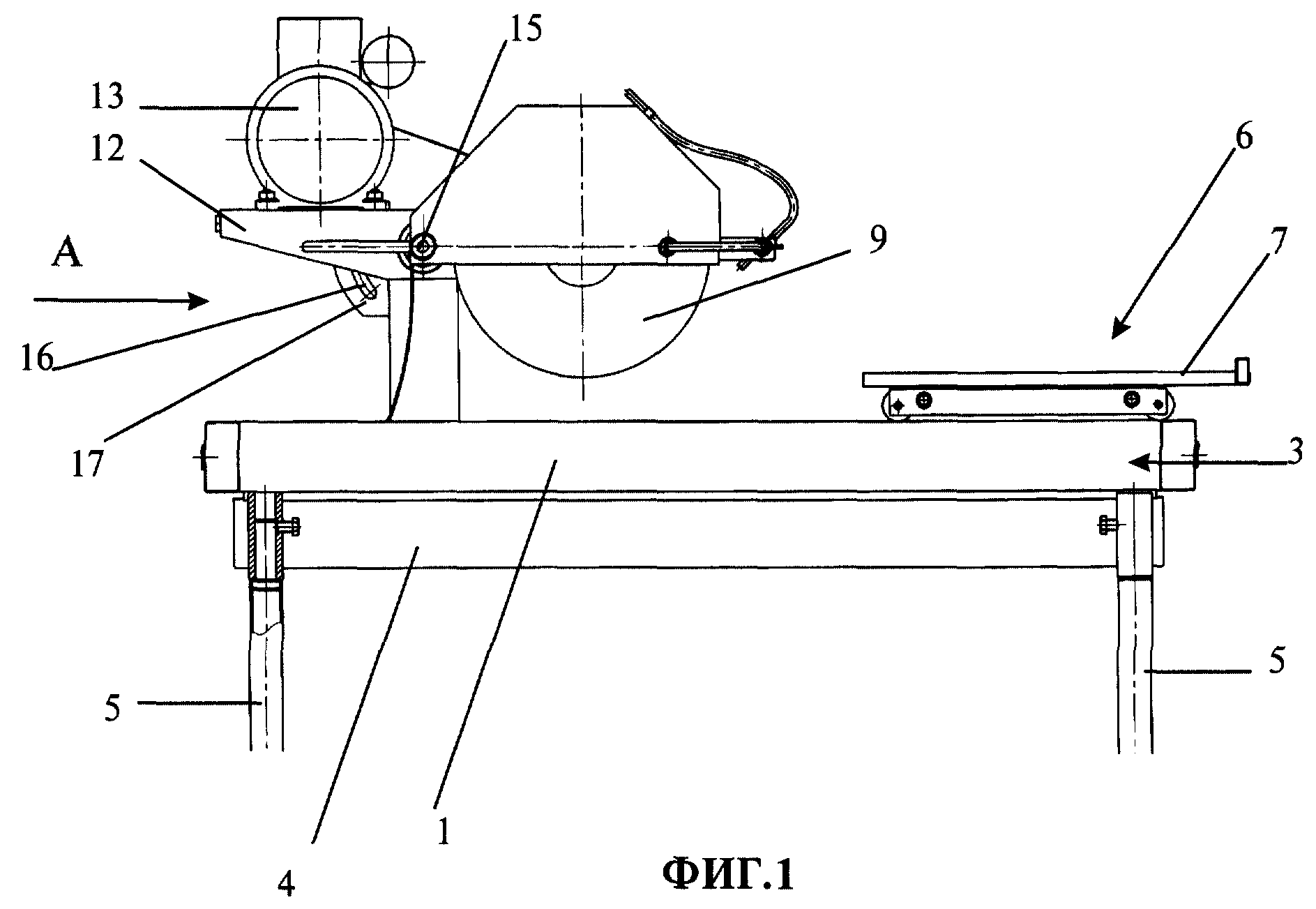

Изобретение относится к станкам для резки строительных блоков. Технический результат - повышение надежности и долговечности станка. Станок для резки камня содержит раму, имеющую с нижней стороны поддон для сбора отходов резки изделия, и опорные стойки. На верхней стороне рамы расположен рабочий стол с роликами для перемещения вдоль рамы. Ролики опираются на направляющие. На раме закреплена стойка, несущая поворотно установленный кронштейн, на котором закреплен привод вращения съемного пильного элемента. Направляющая для рабочего стола представляет собой вал, расположенный во внутреннем объеме рамы и закрепленный концами на ее поперечных элементах. Вал охвачен по всей своей длине поворотно установленным трубчатым кожухом, имеющим по всей длине прямолинейную прорезь. Рабочий стол со стороны его опирания на эту направляющую выполнен с кронштейном, несущим на свободном горизонтально отогнутом конце трубчатый элемент, расположенный внутри трубчатого кожуха и охватывающий вал с возможностью скольжения по последнему, при этом свободный конец кронштейна рабочего стола пропущен через прорезь трубчатого кожуха. Вал и ролики расположены под рабочим столом, а ширина рабочего стола выполнена большей расстояния от вала до роликов. 6 ил.
