JP 10033966 A, 10.02.1998. JP 4215829 A, 06.08.1992. JP 8252444 A, 01.10/1996. SU 1423147 A1, 15.09.1988. SU 1736714 A1, 30/05/1992. US 6315441 B2, 13.11.2001.
Имя заявителя:
СИ МЕКЭНИКАЛ ЭНД ЭКВИПМЕНТ ИНК. (JP)
Изобретатели:
ЯТОМИ Рюити (JP) МОРИНАГА Содзи (JP)
Патентообладатели:
СИ МЕКЭНИКАЛ ЭНД ЭКВИПМЕНТ ИНК. (JP)
Приоритетные данные:
21.09.2004 JP 2004-273582
Реферат

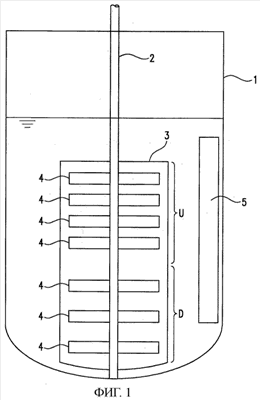

Изобретение относится к перемешивающему устройству, предназначенному для перемешивания, растворения, кристаллизации, осуществления реакций и других процессов. Смеситель содержит резервуар, вал, расположенный вдоль его оси, и перемешивающую лопасть в виде плоской пластины прямоугольной формы. Отверстие (4) сформировано в перемешивающей лопасти (3) при следующих условиях: отношение площади отверстий (4) в верхней половине (U) перемешивающей лопасти (3) к полной площади верхней части (U) перемешивающей лопасти (3), т.е. указанный коэффициент в верхней половине (U) перемешивающей лопасти (3) составляет 45-80%. Отношение площади отверстий (4) в нижней половине (D) перемешивающей лопасти к полной площади нижней половины перемешивающей лопасти (3), т.е. указанный коэффициент в нижней половине (D) перемешивающей лопасти (3) составляет 18-50%. Отношение указанного коэффициента открытия в нижней половине (D) перемешивающей лопасти (3) к указанному коэффициенту в верхней половине (U) перемешивающей лопасти (3) составляет 31-71%. Изобретение обеспечивает надлежащие характеристики перемешивания посредством формирования достаточной вертикальной циркуляции потока во всем внутреннем объеме резервуара. 1 з.п. ф-лы, 15 ил.
