| МЕТАЛЛИЧЕСКАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ СВОДЧАТЫХ ПАНЕЛЕЙ - ОБОЛОЧЕК |  |
Номер публикации патента: 2164865 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B28B007/22 | | Аналоги изобретения: | МАЦЕЛИНСКИЙ Р.Н. Панели-оболочки КЖС в железобетонных сборных покрытиях. Издательство литературы по строительству. - М., 1968, с. 20-29. SU 1090559 А, 07.05.1984. DE 2933923 А1, 12.03.1981. FR 2287975 А1, 14.05.1976. SU 207789 А, 22.12.1967. |
| Имя заявителя: | Марийский государственный технический университет | | Изобретатели: | Григорьев А.В.
Метелева И.Н. | | Патентообладатели: | Марийский государственный технический университет |
Реферат | |

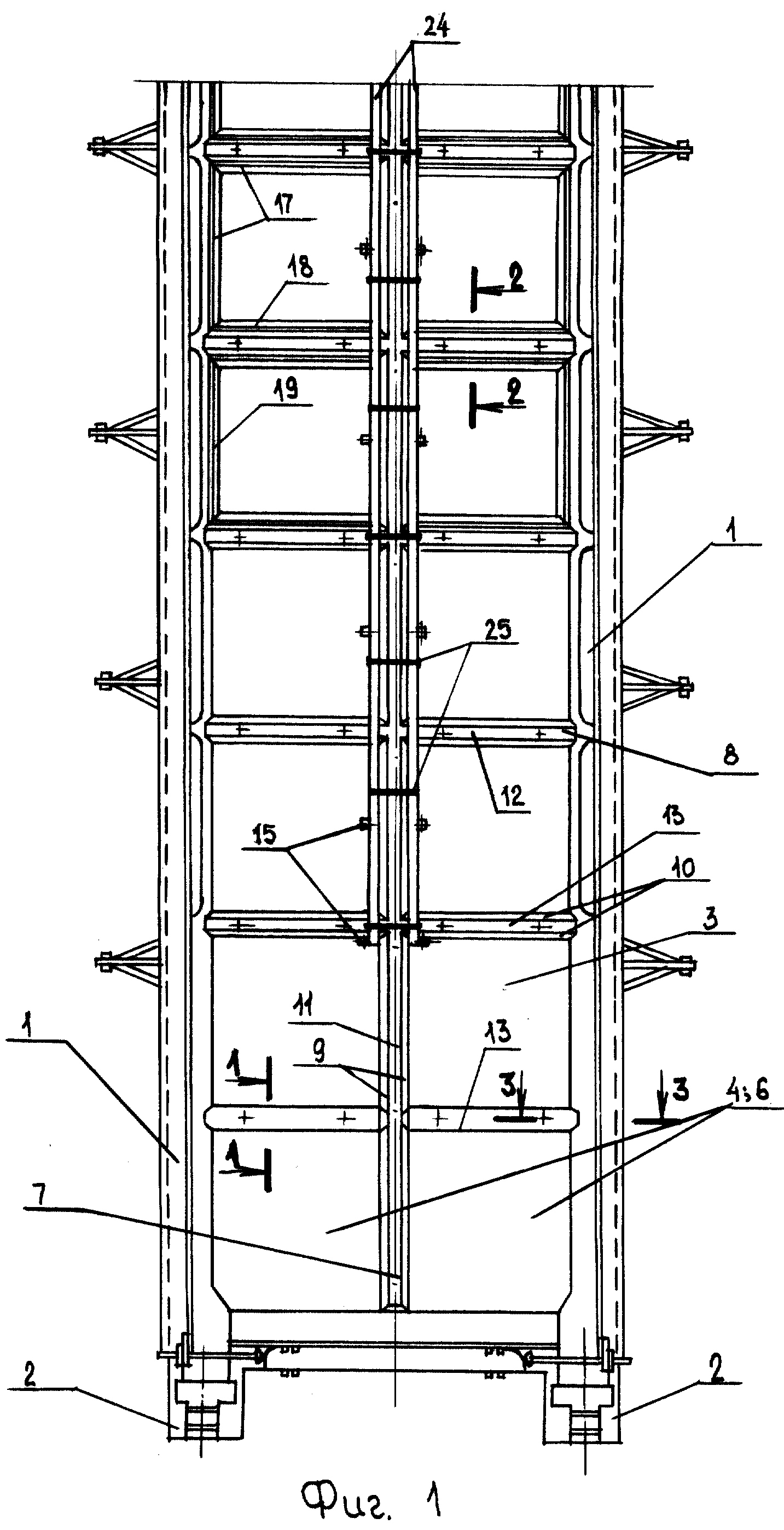

Металлическая форма предназначена для изготовления железобетонных предварительно напряженных панелей оболочек на пролет с выпуклой двухгранной сводчатой полкой. Технический результат - возможность формования изделий разной конструктивной формы. Палуба поддона имеет двугранный профиль. По длине формы с шагом в половину номинальной ширины изделия образованы продольные и поперечные желоба. Форма имеет уголковые рамки для образования отверстий в полке между поперечными ребрами и два бортовых элемента для формования уширенной развитой верхней части сечения среднего криволинейного ребра при образовании светопроема в изделии. Одинаковая трапециевидная форма и размеры поперечного сечения среднего и поперечных желобов обеспечивают простоту распалубки. Съемные приспособления обеспечивают универсальность формы, позволяют уменьшить расход металла, облегчают процесс переналадки формы. Форма используется для уклона граней от 1/12 до 1/8. 4 з.п.ф-лы, 9 ил.
|
