| НЕРАЗЪЕМНОЕ СОЕДИНЕНИЕ ДЕТАЛЕЙ И СПОСОБ ЕГО ОСУЩЕСТВЛЕНИЯ |  |
Номер публикации патента: 2181447 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F16B004/00 F16B011/00 F16B012/24 B27M003/18 | | Аналоги изобретения: | RU 93020118 A, 27.01.1997. DE 2641588 A1, 23.03.1978. SU 765529 A, 23.09.1980. SU 1716207 A1, 29.02.1992. |
| Имя заявителя: | Соснин Валерий Иванович | | Изобретатели: | Соснин В.И. | | Патентообладатели: | Соснин Валерий Иванович |
Реферат | |

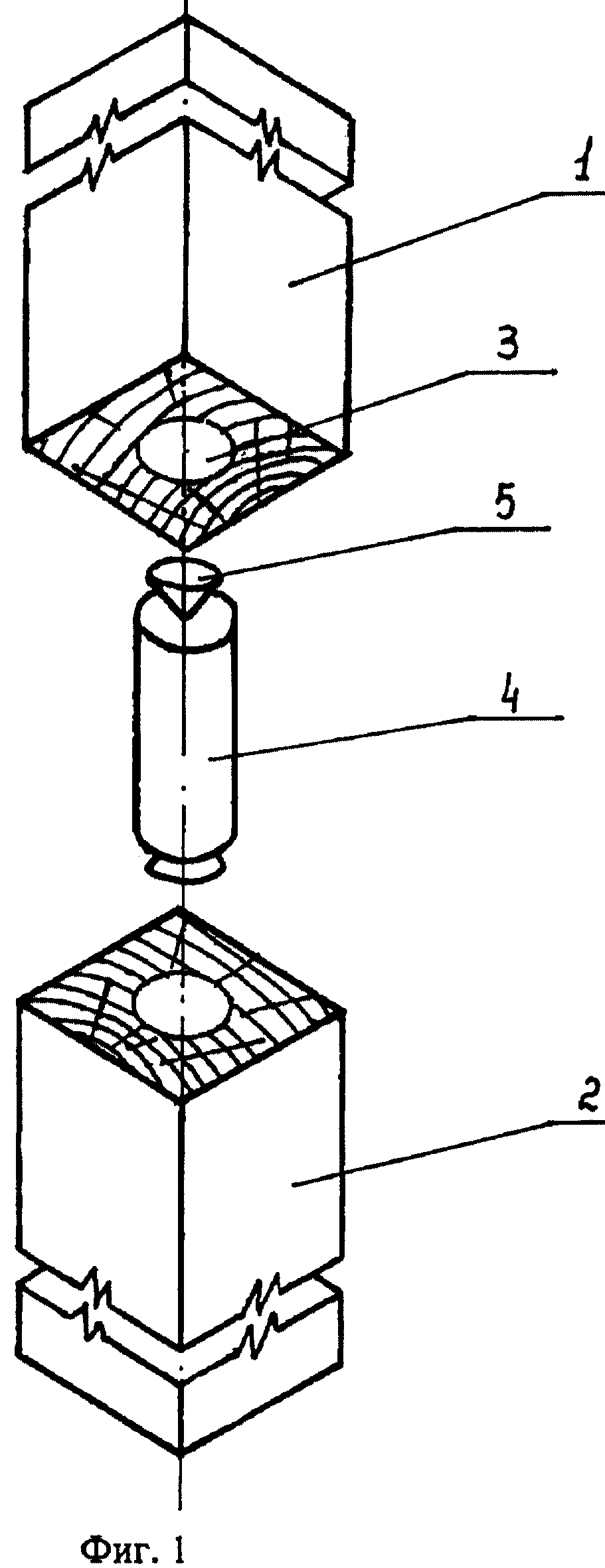

Изобретение относится к неразборным соединениям, которые могут использоваться для торцевого соединения и соединения по длине. Неразъемное соединение деталей включает сопрягаемые детали с попарно расположенными глухими отверстиями и вставные элементы. В нем предусмотрены фиксаторы для расклинивания вставных элементов. Вставные элементы выполнены цилиндрическими, со стороны дна каждого глухого отверстия выполнены проточки, меньший диаметр которых соответствует диаметру цилиндрического вставного элемента и лежит на расстоянии 0,8-1,2 длины фиксатора от дна отверстий, а больший диаметр проточки соответствует сумме диаметра основания фиксатора и диаметра вставного элемента с учетом сдавливания материала вставного элемента. При этом попарно расположенные отверстия выполнены на равном расстоянии друг от друга и имеют глубину, равную 1-5 длины фиксатора, минимальная толщина сопрягаемых деталей равна трем диаметрам вставного элемента, основания фиксаторов контактируют с доньями глухих отверстий, при этом фиксаторы выполнены из более твердого материала, чем вставные элементы. Согласно способу перед сжиманием соединяемых деталей изготавливают фиксаторы, устанавливают их с торцев вставных элементов, ориентируют в попарно расположенные отверстия соединяемых деталей, при этом в них выполняют проточки со стороны доньев отверстий, сжимают соединяемые детали путем приложения осевого усилия к их поверхностям таким образом, чтобы при контактировании оснований фиксаторов с доньями отверстий тела фиксаторов, входя в тела вставных элементов, расклинили последние, заполнив проточки. В результате такое соединение имеет высокую прочность и надежность. 2 с. и 3 з.п.ф-лы, 5 ил.
|
