Общество с ограниченной ответственностью "Близнецы" (RU)
Реферат

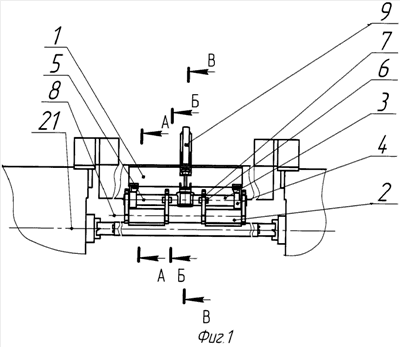

Изобретение относится к деревообрабатывающей промышленности по производству лущеного шпона и, в частности, к узлам лущильных станков для предотвращения прогибов чураков при их долущивании. Узел ограничителя прогиба содержит прижимную балку, снизу которой вдоль нее расположены прижимные парные ролики. Прижимная балка снизу имеет один общий вал для всех прижимных парных роликов, которые подвешены на нем при помощи подвесных кронштейнов, с возможностью ограниченного синхронного вращения их с общим валом вокруг оси общего вала по радиусу R. Вал имеет по всей длине с двух сторон одинаковые параллельные пазы в виде лысок определенной ширины, в которые вставлены плоские кронштейны с установленными между ними парными прижимными роликами. Сверху общего вала установлена платформа с амортизаторами, которые установлены в плоскости, перпендикулярной плоскости оси вращения чурака, при этом ось общего вала и оси парных прижимных роликов образуют жесткий треугольник. Технический результат заключается в упрощении конструкции и повышении надежности узла ограничителя прогиба и устранении зависимости от схемы движения прижимной балки. 7 ил.
