ЛЕНТОЧНАЯ ПИЛА

Номер публикации патента: 2163538

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99120538/13		Получить полное описание патента

Реферат

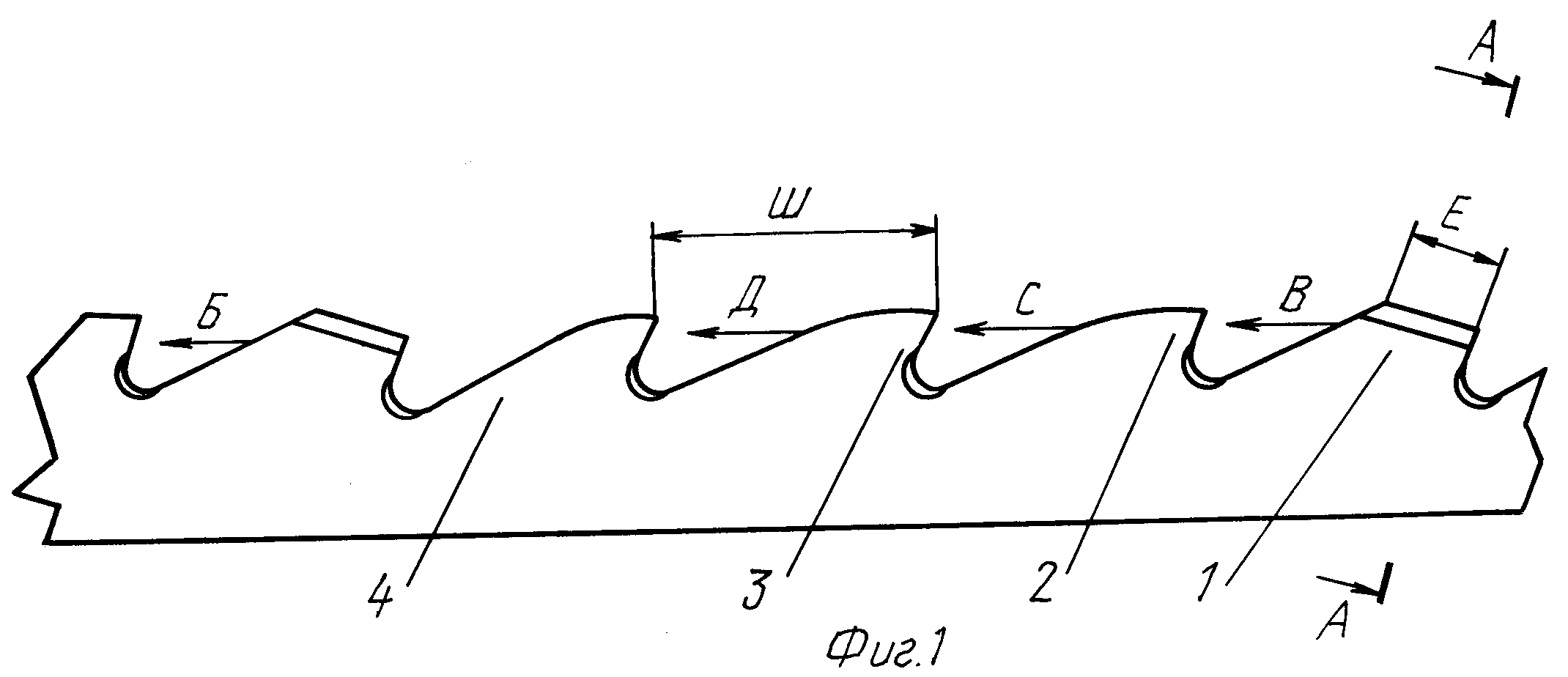

Изобретение относится к лесопильному оборудованию, а именно к конструкциям ленточных пил, которые могут быть использованы в ленточнопильных станках для продольной распиловки бревен. Ленточная пила содержит полотно с зубьями, имеющими переднюю и заднюю грани, межзубные впадины и стык, соединяющий концы пилы в бесконечную ленту. Стык расположен параллельно биссектрисе угла заточки зуба на его задней грани с выходом на зубчатую кромку в середине шага зуба. В качестве зубьев она содержит направляющие зубья без развода с отрицательными углами, с заточкой, имеющей форму равностороннего треугольника и длиной кромки, равной 0,2 шага пилы, зубья прямоугольной формы без развода и зубья прямоугольной формы с разводом влево и вправо. Зубья расположены поочередно в следующей последовательности: первый зуб - направляющий без развода с отрицательным углом, с заточкой, имеющей форму равностороннего треугольника и длиной кромки, равной 0,2 шага пилы, второй зуб - прямоугольной формы без развода, третий зуб - прямоугольной формы с разводом влево и четвертый зуб - прямоугольной формы с разводом вправо. Предложенная конструкция ленточной пилы имеет высокие эксплуатационные свойства и низкую силу резания. 6 ил.
