КРУГЛОПИЛЬНЫЙ СТАНОК

Номер публикации патента: 2175286

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000106706/13
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B27B005/00
Аналоги изобретения: RU 2117573 С1, 20.08.1998. Воевода Д.К. и др. Оператор полуавтоматической линии на нижнем складе. - М.: Лесная промышленность, 1973, с. 192. RU 2137597 С1, 20.09.1999. RU 2141893 C1, 27.11.1999.

Имя заявителя: Марийский государственный технический университет
Изобретатели: Торопов А.С.
Еремин С.А.
Коротышев С.Н.
Патентообладатели: Марийский государственный технический университет

Реферат

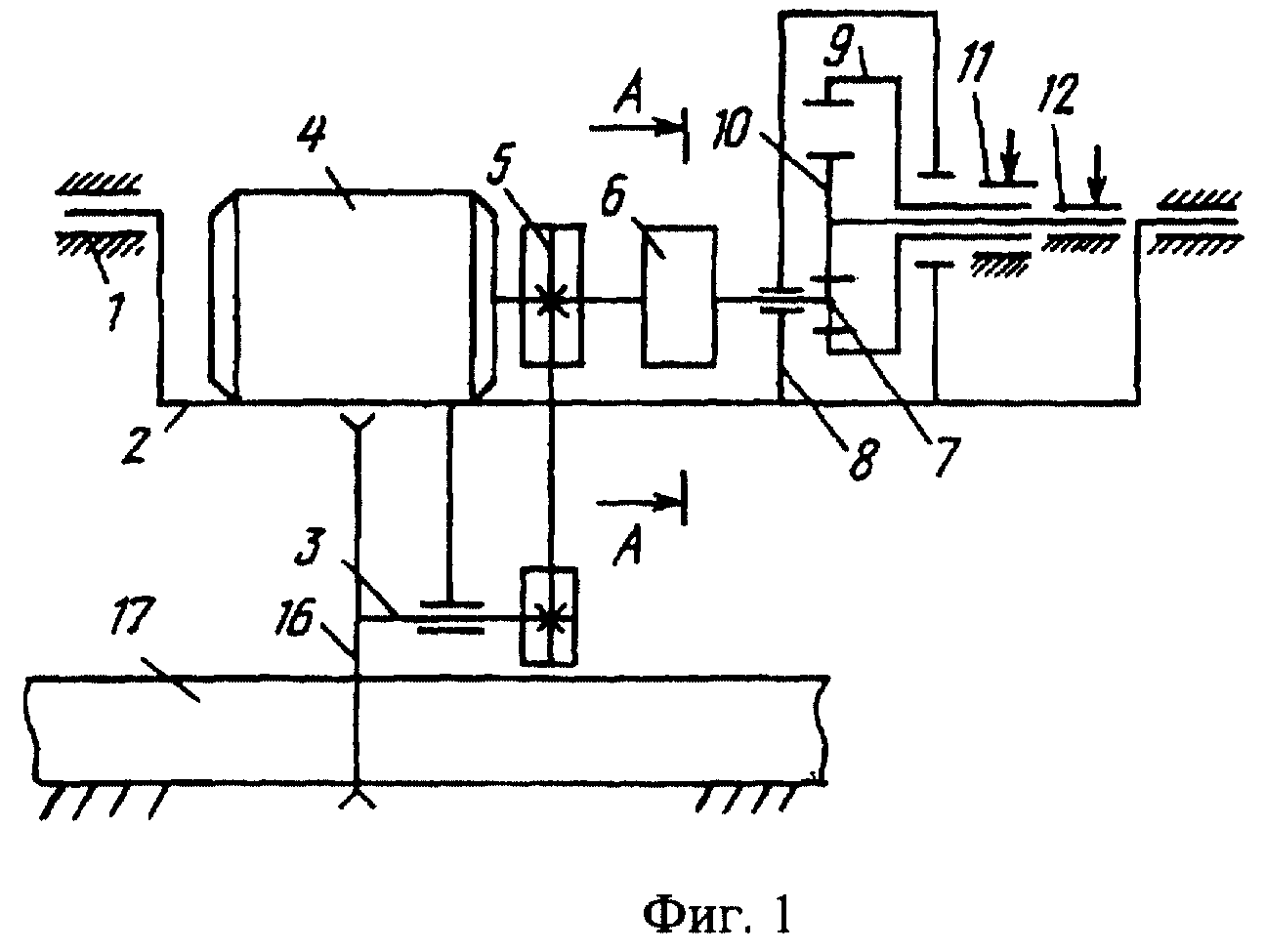

Изобретение относится к лесозаготовительному оборудованию и может быть использовано в лесозаготовительной промышленности. Круглопильный станок включает станину, балансирную раму с пильным валом и электродвигателем. Выходной конец последнего связан с пильным валом передачей и через центробежную муфту сцепления с шестерней-сателлитом планетарного механизма надвигания, корпус которого жестко закреплен на балансирной раме. Выходные валы центрального колеса внутреннего зацепления и центрального колеса внешнего зацепления снабжены тормозами. Центробежная муфта сцепления состоит из ведущей и ведомой полумуфт, колодок. На валу ведущей полумуфты установлена втулка, имеющая возможность осевого перемещения посредством шлицевого соединения и управляемая при помощи рукоятки. На втулке жестко закреплены две пары пластин с направляющими пазами. К валу жестко прикреплены две пластины с направляющими пазами. Через направляющие пазы пластин пропущены шпонки, связанные с пружинами, которые другим концом прикреплены к колодкам. Изобретение позволяет расширить функциональные возможности станка. 1 з.п. ф-лы, 3 ил.
