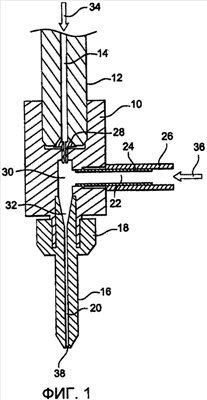

Изобретение относится к устройству и способу выравнивания по одной линии водяной струи в системе резания при помощи водяной струи. Устройство содержит средство подачи воды под давлением, сопло формирования водяной струи и фокусирующую пушку. Фокусирующая пушка содержит внутренний цилиндрический канал прохождения водяной струи, имеющий постоянный диаметр. Также устройство содержит средства позиционирования кольцевого элемента на выходе из фокусирующей пушки. Кольцевой элемент расположен на расстоянии от указанного выхода и на одной линии с осью фокусирующей пушки. Указанный кольцевой элемент имеет внутренний диаметр, равный диаметру внутреннего цилиндрического канала пушки фокусирования. В способе - закрепляют на выходе фокусирующей пушки трубчатый цилиндрический наконечник, содержащий на своем заднем по потоку конце кольцевой элемент. Запитывают систему резания водяной струей с уменьшенным давлением и уменьшенным расходом воды. Регистрируют возможное разбрызгивание воды на упомянутом кольцевом элементе в случае дефекта выравнивания водяной струи. В результате обеспечивается повышение эффективности и качества резания. 2 н. и 6 з.п. ф-лы, 3 ил.
