RU 2051034 C1, 27.12.1995. RU 2091225 C1, 27.09.1997. RU 2211145 C2, 27.08.2003. RU 63286 U1, 27.05.2007. US 5584215 A, 17.12.1996. US 3943806 A, 16.03.1976.
Имя заявителя:
Куликов Алексей Владимирович (RU)
Изобретатели:
Куликов Алексей Владимирович (RU)
Патентообладатели:
Куликов Алексей Владимирович (RU)
Реферат

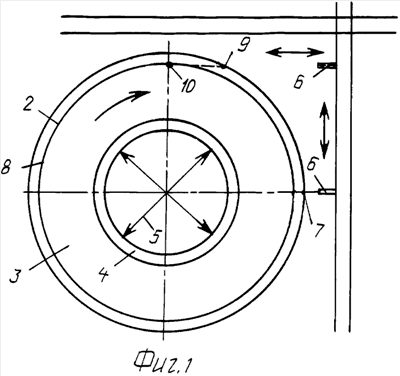

Способ заключается в том, что на установленную и зажатую шину при ее вращении воздействуют режущим инструментом, осуществляя сначала поперечное, а затем продольное ее разрезание. Причем разделку осуществляют в два этапа. Сначала разрезают и удаляют протекторную часть (2) шины, а после сжимания друг с другом и фиксации оставшиеся боковины (3) отрезают от бортового кольца (4). Причем оба этапа проводят за один технологический цикл с использованием одного и того же режущего инструмента - приводной ленточной пилы (6). При этом в процессе разрезания и протекторной части (2), и боковин (3) сначала к шине подводят в горизонтальной плоскости ленточную пилу (6), образующую при врезании и последующем повороте шины ряд поперечных надрезов (8) вдоль ее наружной поверхности. После этого ленточную пилу (6) в процессе разрезания протекторной части (2) устанавливают на уровне, соответствующем наружному диаметру шины, уменьшенному на величину высоты протектора, а в процессе разрезания боковин (3) - на уровне, соответствующем посадочному диаметру шины, увеличенному на высоту бортового кольца (4). Затем врезаются в тело шины и по достижении пилой (6) вертикальной оси включают вращение шины, осуществляя продольный по касательной разрез последней со срезанием наружного слоя резины. Изобретение обеспечивает расширение технологических возможностей, повышение производительности обработки утилизируемых шин и расширение диапазона типоразмеров обрабатываемых шин. 5 з.п. ф-лы, 2 ил.
