УСТРОЙСТВО ДЛЯ РЕЗКИ СМЕННЫМИ БЛОКАМИ - РЕЗАКАМИ "ВИКОСТ"

Номер публикации патента: 2184031

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  2000111697/12		Получить полное описание патента

Реферат

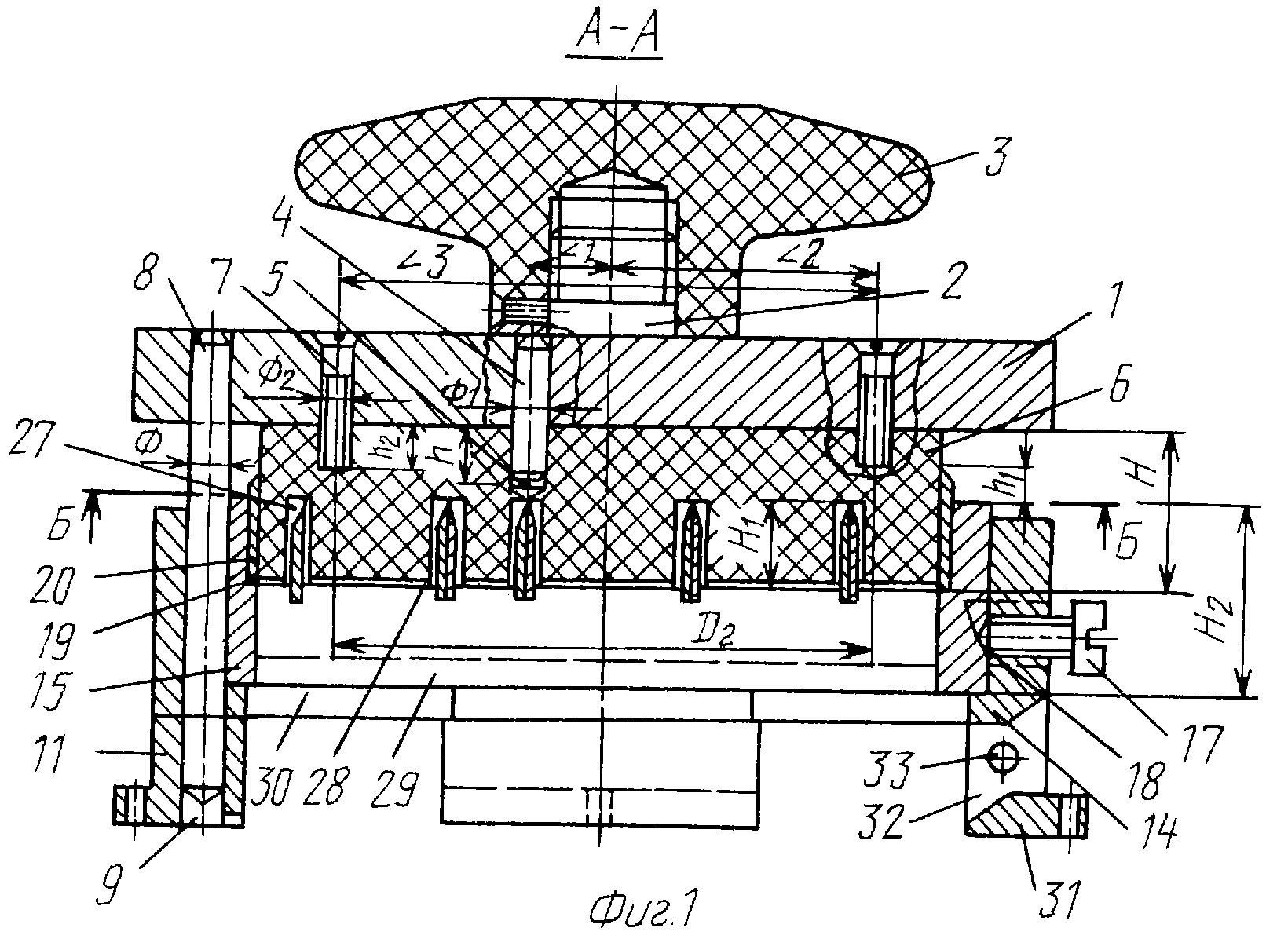

Устройство для резки относится к устройствам для безотходной и малоотходной резки и штамповки мелких изделий из мягких неметаллических материалов. Устройство содержит в основании над верхним торцом четыре выступа, в трех из них с расчетно расположенными внутри направляющими полуотверстиями для колонок в держаке, совпадающими с такими же полуотверстиями на наружной стенке обоймы-матрицы, закрепляемой жестко в переднем четвертом выступе, с нижнего торца основание имеет четыре ножки в виде продолжений верхних выступов, а в передней ножке выполнен монтажный сквозной паз со сквозным отверстием сбоку для установки приводного рычага выталкивающего устройства, во внутренней полости пуансона-матрицы жестко установлен выше ее верхних торцев режущими кромками тонкостенный наружноконтурный вырезной нож, а на уровне ее торцев внутри ножа - мелкие внутриконтурные тонкостенные ножи, образующие в сборе отдельные расчетных размеров и форм рабочие окна, а под ними в обойме-матрице и в основании - общие совпадающие провальные окна, и с ее рабочими контурами точно совпадают контуры пуансона-выталкивателя, который жестко и фиксированно закреплен на нижнем торце держака на установочных штифтах и винтами расчетных размеров и расположения относительно контурных осей, а на нижнем торце его вокруг всех в отдельности рабочих контуров имеются клинообразные прижимные ребра и комплект сменных блоков-резаков. За счет наличия однотипных и идентичных расчетных по формам и размерам установочных мест расширяются технологические возможности устройства. 9 з.п.ф-лы, 18 ил.
