| ШАРНИРНОЕ СОЕДИНЕНИЕ ЭЛЕМЕНТОВ МАНИПУЛЯТОРА |  |
Номер публикации патента: 2176591 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B25J017/00 A01G023/08 | | Аналоги изобретения: | SU 885000, 30.11.1981. SU 1038223 А, 30.08.1983. RU 2009879 C1, 30.03.1994. SU 1212919 А, 23.02.1986. GB 2164317 А, 19.03.1986. |
| Имя заявителя: | Федеральное государственное унитарное предприятие "Государственный научный центр лесопромышленного комплекса" | | Изобретатели: | Воскобойников И.В.
Еремеев Н.С.
Королев В.Е.
Баурин И.П.
Наумов Ю.В. | | Патентообладатели: | Федеральное государственное унитарное предприятие "Государственный научный центр лесопромышленного комплекса" |
Реферат | |

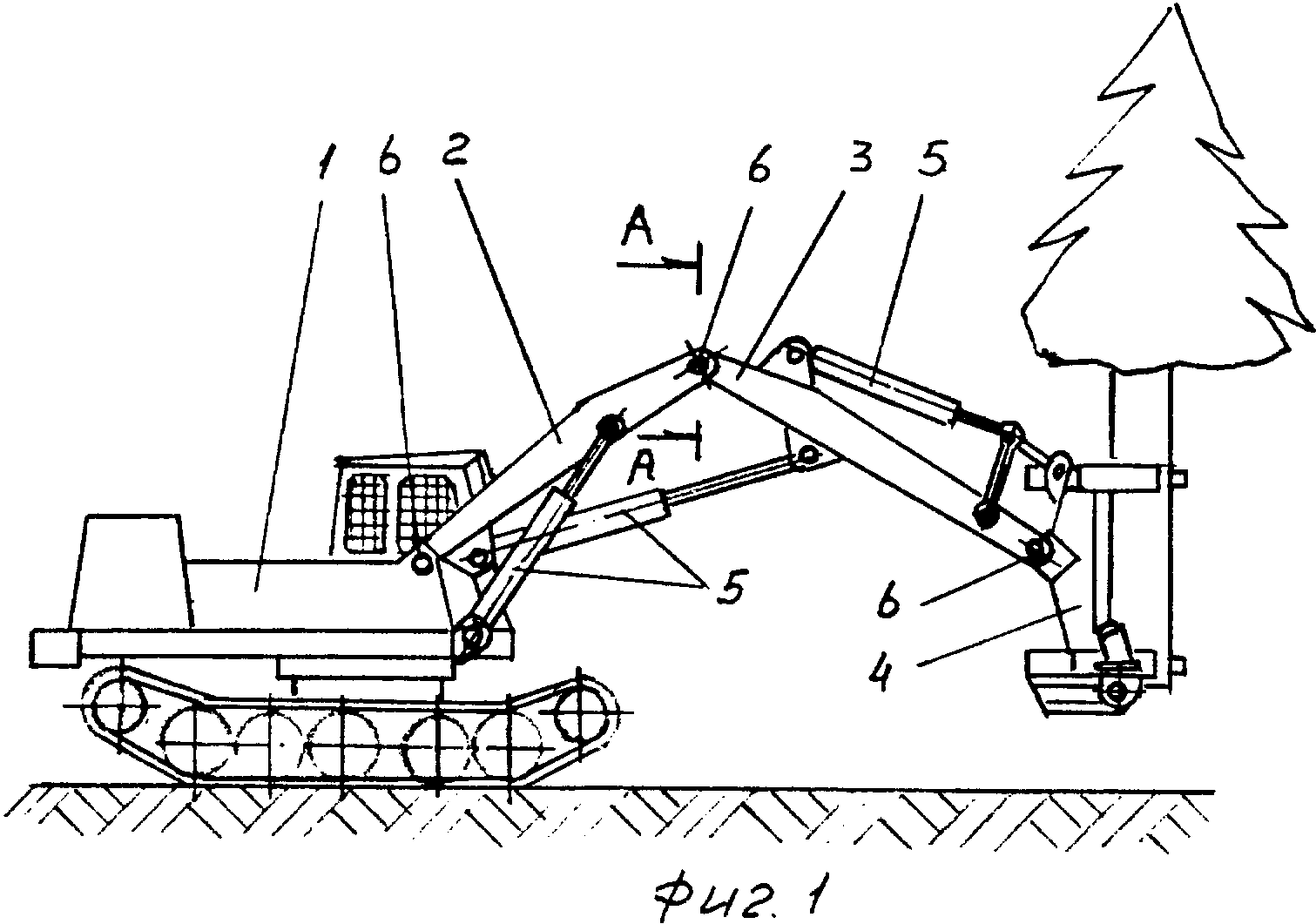

Изобретение относится к конструкции манипуляторов, в частности к шарнирным соединениям элементов манипулятора, и может быть использовано в лесной промышленности. Шарнирное соединение элементов манипулятора содержит запрессованные в один из элементов манипулятора подшипники скольжения и зафиксированную относительно другого элемента манипулятора цилиндрическую ось. В теле цилиндрической оси выполнен соединенный поперечными каналами с подшипниками скольжения продольный канал с замкнутым одним концом, а в зоне входного конца выполнена соосная ему и сопряженная с ним открытая на одном конце продольная полость. В продольной полости с возможностью продольного перемещения смонтированы поршень с центральным осевым каналом, пружина и опорная шайба. При этом один конец центрального осевого канала выведен во входной конец продольного канала, а на его другом конце установлена пресс-масленка, обращенная своей головкой к открытому концу продольной полости. Пружина выполнена взаимодействующей одним концом с торцевой поверхностью поршня, а другим концом с - торцевой поверхностью опорной шайбы, связанной с цилиндрической осью средством фиксации. Изобретение позволит повысить надежность соединения за счет улучшения эффективности смазки. 1 з.п. ф-лы, 4 ил.
|
