ПАРАЛЛЕЛЬНЫЙ КИНЕМАТИЧЕСКИЙ МЕХАНИЗМ

Номер публикации патента: 2395380

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007120945/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B23Q001/26   B25J009/10   B25J017/02
Аналоги изобретения: SE 452279, 23.11.1987. SU 1466935 A2, 23.03.1989. JP 11-104987, 20.04.1999.

Имя заявителя: ЭКЗЕЧОН АБ (SE)
Изобретатели: НЕЙМАН Карл-Эрик (SE)
Патентообладатели: ЭКЗЕЧОН АБ (SE)
Приоритетные данные: 18.11.2004 SE 0402824-7

Реферат

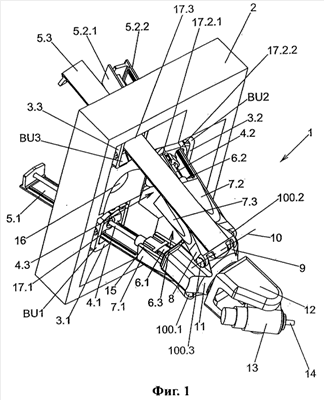

Изобретение относится к станкам, в частности к роботам, предназначенным для работы в промышленности. Параллельный кинематический механизм (1) включает установочные приспособления (4.1, 4.2, 4.3), имеющие возможность по отдельности удлиняться и укорачиваться, и соединенные с установочной головкой (11) посредством первого соединения (8, 9, 10), а с основанием (2) - посредством карданного шарнира (3.1, 3.2, 3.3). Установочная головка (11) расположена с возможностью перемещения в пределах рабочей зоны при маневрировании установочных приспособлений (4.1, 4.2, 4.3). Усиливающие балки (5.1, 5.2, 5.2.1, 5.2.2) соединены с установочной головкой (11) посредством соответствующей поворотной опоры (100.1, 100.2) балки, каждая из которых имеет только одну степень свободы и имеет возможность скольжения в поперечном направлении в опоре (17.1, 17.2, 17.2.1, 17.2.2) балки в основании (2) при удлинении или укорачивании одного или более установочных приспособлений (4.1, 4.2, 4.3). Каждая опора (17.1, 17.2, 17.2.1, 17.2.2) балки соединена с основанием (2) посредством карданного шарнира (BU1, BU2) опоры. Опора (17.2, 17.2.1, 17.2.2) усиливающей балки (5.2, 5.2.1, 5.2.2) расположена с возможностью поворота вокруг оси, расположенной параллельно продольной оси усиливающей балки (5.2, 5.2.1, 5.2.2). Обеспечивается повышение жесткости и точности механизма в сочетании с простотой его конструкции. 21 з.п. ф-лы, 12 ил.
