FI 20030261 A, 24.09.2004. SU 1293328 A1, 28.02.1987. RU 2167990 C2, 27.05.2001. SU 600261 A1, 30.03.1978. US 2003006052 A1, 09.01.2003.
Имя заявителя:
САНДВИК МАЙНИНГ ЭНД КОНСТРАКШН ОЙ (FI)
Изобретатели:
КОСКИМЯКИ Антти (FI) КОТАЛА Ари (FI)
Патентообладатели:
САНДВИК МАЙНИНГ ЭНД КОНСТРАКШН ОЙ (FI)
Приоритетные данные:
21.12.2006 FI 20065834
Реферат

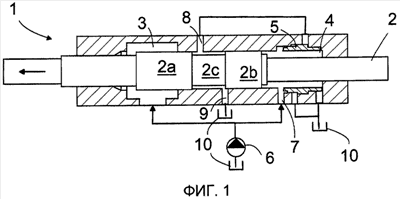

Изобретение относится к ударным устройствам. Устройство содержит корпус и ударный поршень, расположенный в нем с возможностью возвратно-поступательного перемещения в продольном направлении под воздействием рабочей жидкости. В корпусе расположены первое и второе пространство рабочей жидкости, контрольный клапан, расположенный вокруг заднего конца ударного поршня и подвижно установленный в продольном направлении ударного поршня, и каналы рабочей жидкости. В заднем конце ударного поршня расположена кольцевая поверхность, обращенная в сторону контрольного клапана. На внутренней поверхности контрольного клапана расположена кольцевая поверхность, обращенная в сторону ударного поршня. При совмещении упомянутых кольцевых поверхностей они дросселируют поток рабочей жидкости между ударным поршнем и контрольным клапаном. В начале обратного хода ударного поршня контрольный клапан расположен в своем самом заднем положении. При смещении ударного поршня в заданное положение кольцевая поверхность в его заднем конце совмещается с кольцевой поверхностью на внутренней поверхности контрольного клапана. При продолжении хода ударного поршня давление во втором пространстве рабочей жидкости увеличивается. Воздействие давления на поверхность контрольного клапана со стороны второго пространства рабочей жидкости заставляет контрольный клапан перемещаться к переднему концу ударного устройства. В результате положение контрольного клапана изменяется быстро и эффективно, а также создается демпфирующая подушка для ударного поршня и контрольного клапана. 9 з.п. ф-лы, 4 ил.
