Общество с ограниченной ответственностью "Завод строительного оборудования" (RU)
Изобретатели:
Сибилев Алексей Алексеевич (RU) Грачев Алексей Петрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "Завод строительного оборудования" (RU)
Реферат

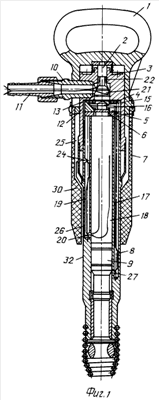

Изобретение относится к горному делу и строительству. Молоток содержит рукоятку, ствол, снабженный отверстиями, промежуточное звено, клапан, крышку клапана, ударник, камеру рабочего хода, расположенную вдоль продольной оси ствола, образованную крышкой клапана и внутренней поверхностью ствола, в которой установлен с возможностью перемещения ударник, и камеру холостого хода, расположенную внутри ствола коаксиально камере рабочего хода, кольцевую камеру, кожух с отверстиями. Промежуточное звено выполнено из рубашки и втулки, составляя одно целое, механизм газораспределения выполнен из деталей, выполняющих функции коробки и седла, а также из крышки и из клапана, внутри кожуха выполнена расширительная камера, образованная внутренней поверхностью кожуха, наружной поверхностью ствола и уплотнением кожуха, прилегающим к наружной поверхности ствола. Камера рабочего хода сообщена с камерой холостого хода первым осевым отверстием, выполненным во внутренней части ствола, а камера холостого хода сообщена с расширительной камерой вторым осевым отверстием, выполненным в наружной части ствола, коробка и седло механизма газораспределения функционально объединены и выполнены в виде корпуса клапана, а промежуточное звено выполнено с кольцевой камерой, исполненной в виде кольцевой проточки на торце промежуточного звена, обращенного к рукоятке. Промежуточное звено выполнено с кольцевой камерой, исполненной в виде кольцевой проточки на торце промежуточного звена, обращенного к рукоятке. Кольцевая проточка также выполнена между наружной поверхностью промежуточного звена и внутренней поверхностью ствола и сообщена с наружной внешней поверхностью корпуса клапана. Корпус клапана снабжен втулкой, закрепленной на его наружной поверхности. В корпусе клапана выполнено центральное отверстие и выполнены радиальные отверстия. Между обращенными друг к другу торцами корпуса клапана и крышки клапана выполнены пазы, накрест лежащие и сообщенные с кольцевой камерой кольцевой проточкой. Клапан установлен в области перекрестия пазов с возможностью открывания-перекрывания центрального отверстия. Радиальные отверстия сообщены с камерой рабочего хода посредством совмещенных отверстий, выполненных в корпусе клапана, в крышке, в расточке ствола и расположенных вдоль продольной оси между пазами. Расточка ствола сообщена с камерой рабочего хода посредством отверстия, выполненного внутри ствола между расточкой и частью камеры рабочего хода, наиболее удаленной от крышки клапана. Кожух выполнен из эластичного материала и снабжен наружными выступами. В уплотнении кожуха выполнены отверстия для вывода отработанного воздуха, расположенные продольно между наружной поверхностью ствола и уплотнением кожуха и обращенные от рукоятки. Обеспечивает упрощение конструкции, улучшение шумо- и виброзащиты. 4 з.п. ф-лы, 8 ил.
