SU 1791105 A1, 30.01.1993. RU 2081742 C2, 20.06.1997. GB 447872 A, 27.05.1936.
Имя заявителя:
Российская Федерация, от имени которой выступает Государственный заказчик - Государственная корпорация по атомной энергии "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Изобретатели:
Морев Алексей Иванович (RU) Головкин Константин Кузьмич (RU) Афанасьев Владимир Александрович (RU) Карпенко Сергей Иванович (RU) Горбенко Дмитрий Владимирович (RU)
Патентообладатели:
Российская Федерация, от имени которой выступает Государственный заказчик - Государственная корпорация по атомной энергии "Росатом" (RU) Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)
Реферат

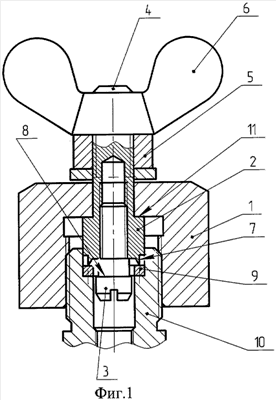

Изобретение относится к ручным устройствам и предназначено для монтажно-ремонтных работ. Съемник кольцевой прокладки из трубы с резьбой содержит корпус с полостью и резьбой для совместного свинчивания его с трубой, силовой элемент, захватный элемент, установленный с возможностью осевого перемещения, и элемент, деформирующий кольцевую прокладку. Корпус и труба выполнены с резьбой для совместного свинчивания, силовой элемент имеет контактирующий с торцевой поверхностью корпуса буртик и проходящий через полость корпуса с возможностью вращения в нем цилиндрический хвостовик с гайкой, фиксирующей силовой элемент от проворачивания относительно корпуса при свинчивании его с трубой во время деформации прокладки. Элемент, деформирующий прокладку, выполнен за одно целое с силовым элементом и имеет пересекающиеся внутреннюю конусную и наружную цилиндрическую поверхности, образующие зуб с острой кромкой, направленный в сторону прокладки. Захватный элемент соединен с помощью разборного соединения с силовым элементом и выполнен в виде ступенчатого вала с диаметром наибольшей ступеньки, содержащей рабочую поверхность, обращенную в сторону зуба, соизмеримым с внутренним диаметром прокладки. Обеспечивается увеличение надежности работы съемника, повышение сроков эксплуатации трубы и съемника, упрощение конструкции съемника и методики извлечения прокладки, снижение расходов на изготовление. 2 з.п. ф-лы, 3 ил.
