JP 2000343453, 12.12.2000. US 2007/024013 А1, 25.01.2007. RU 2174895 С2, 20.10.2001. SU 1731452 А1, 07.05.1992. DE 4405697 A1, 24.08.1995. DE 19950393 А1, 03.05.2001.
Имя заявителя:
МАКИТА КОРПОРЕЙШН (JP)
Изобретатели:
ФУРУСАВА Масанори (JP) КАСУЯ Йосихиро (JP)
Патентообладатели:
МАКИТА КОРПОРЕЙШН (JP)
Приоритетные данные:
16.02.2007 JP 2007-036907
Реферат

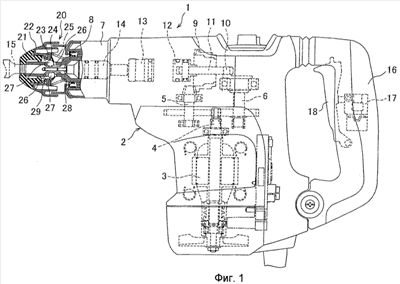

Изобретение относится к переносным ручным ударным инструментам. Зажимной патрон содержит прижимное кольцо (23), которое удерживается в переднем положении вместе с управляющей втулкой (22) с помощью направляющей шайбы (24), которая вытесняется спиральной пружиной (25). При установке сверла (8) в держатель его задний конец воздействует на пару шариков (27), которые катятся назад за счет контакта с задним концом сверла и последовательно проталкиваются между прижимным кольцом (23) и направляющей шайбой (24). Шарики (27) можно отводить от держателя (8) инструмента в состоянии, в котором прижимное кольцо (23) удерживается в переднем положении за счет наклона направляющей шайбы (24). Обеспечивается соединение сверла с помощью двух шариков при сохранении удобства крепления и удаления сверла. 9 з.п. ф-лы. 5 ил.
