DE 958459 С, 27.09.2005. DE 29907864 U1, 29.07.1999. EP 1245338 A, 02.10.2002. US 4048878 A, 20.09.1977. EP 0528252 A, 24.02.1993.
Имя заявителя:
КНИПЕКС-ВЕРК К.ГУСТАВ ПУЧ КГ (DE)
Изобретатели:
ХЕРРМАНН Бернд (DE)
Патентообладатели:
КНИПЕКС-ВЕРК К.ГУСТАВ ПУЧ КГ (DE)
Приоритетные данные:
24.10.2006 DE 102006050645.6 11.10.2007 DE 102007049032.3
Реферат

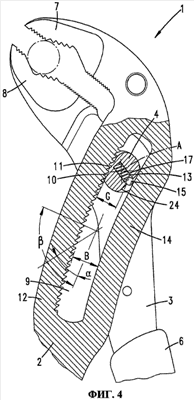

Изобретение относится к переносному инструменту, в частности щипцам. Щипцы (1) содержат подвижное (3) и неподвижное (2) плечи, перекрещивающиеся в шарнирном пальце (4). Плечи (2, 3) образуют на одной стороне шарнирного пальца (4) захватные участки (5, 6), а на другой стороне (4) образован зев щипцов. Шарнирный палец (4) установлен с возможностью перестановки в продольной прорези (9) неподвижного плеча (2) щипцов и с возможностью закрепления по выбору с помощью осуществляемого в образованной плечами (2, 3) щипцов плоскости зубчатого зацепления между шарнирным пальцем (4) и продольной прорезью (9) подвижного плеча (3) щипцов относительно неподвижного плеча (2) щипцов. Шарнирный палец (4) выходит из зацепления лишь при растягивающей нагрузке подвижного плеча (3) щипцов поперек продольной длины продольной прорези (9). Обеспечивается расширение функциональных характеристик щипцов. 2 н. и 23 з.п. ф-лы, 44 ил.
