| ТИСКИ КОНТУРНЫЕ ДИНАМОМЕТРИЧЕСКИЕ |  |
Номер публикации патента: 2173253 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B25B001/20 B25B001/24 | | Аналоги изобретения: | Изобретатель и рационализатор, 1991, №7, с.19. GB 1227530 A, 07.04.1971. US 4752063 A, 21.06.1988. FR 1542435 A, 18.10.1968. GB 2171035 A, 20.08.1986. WO 98/10898 Al, 19.03.1998. SU 1146182 A, 23.03.1985. |
| Имя заявителя: | Ремизович Анатолий Владимирович | | Изобретатели: | Ремизович А.В. | | Патентообладатели: | Ремизович Анатолий Владимирович |
Реферат | |

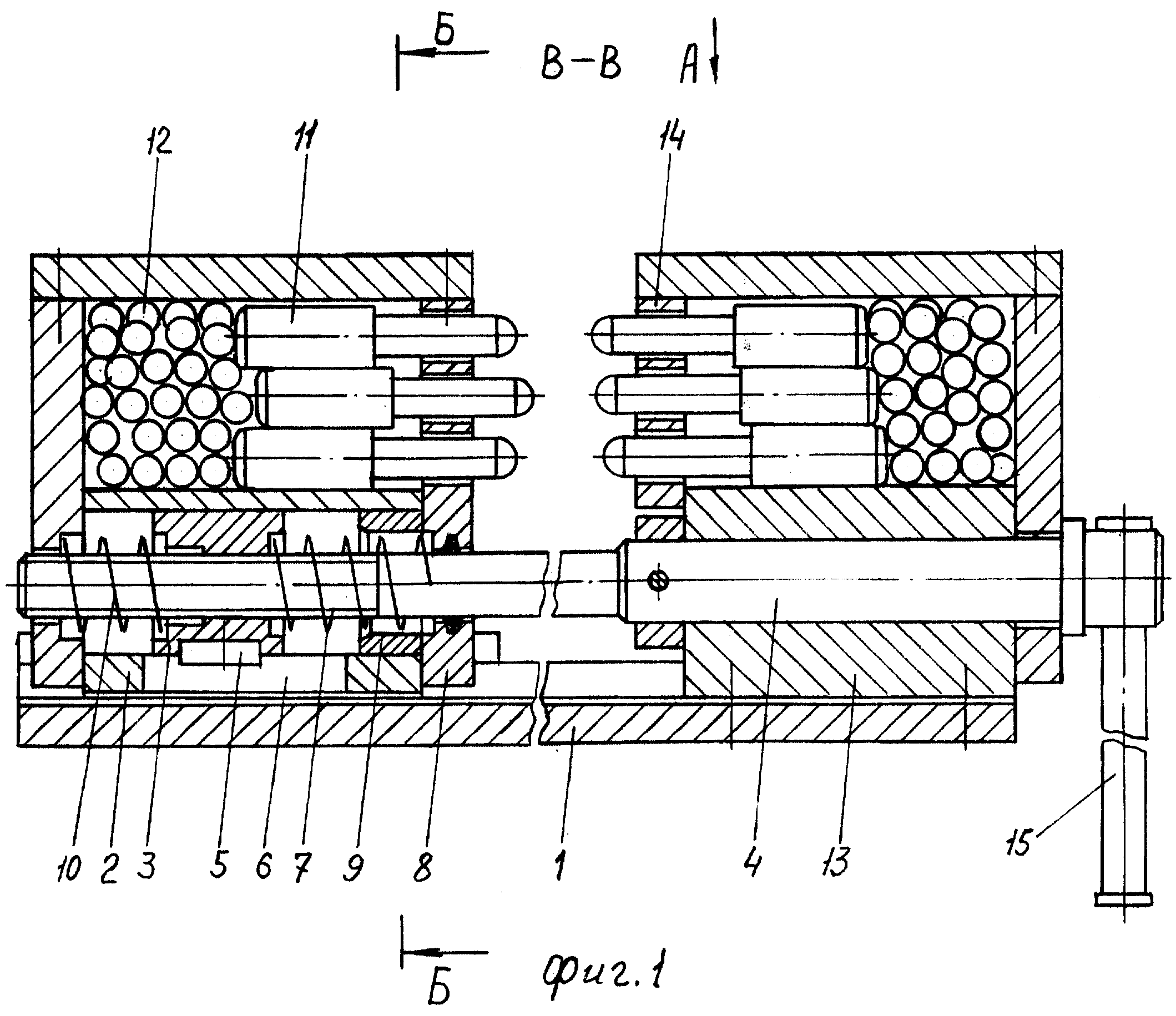

Изобретение относится к машиностроению, может найти применение при обработке деталей сложной геометрической формы. Тиски контурные динамометрические содержат основание, ходовой винт, подвижный и неподвижный полые корпуса с пакетами пальцев. В полости корпусов помещены шарики, взаимодействующие с тыльными частями пальцев. Подвижный и неподвижный полые корпуса имеют направляющие решетки, которыми ограничено перемещение пальцев. Пальцы выполнены ступенчатыми, причем меньшее сечение каждого пальца выполнено по конфигурации отверстий направляющей решетки. На ходовом винте в подвижном корпусе установлены две пружины, а между пружинами - гайка со шпонкой, взаимодействующей с пазом подвижного корпуса. У направляющей решетки подвижного корпуса установлена упорная втулка с охватом одной из упомянутых пружин. Данные тиски можно использовать для зажима деталей сложной геометрической формы, они удобны в эксплуатации, обеспечивают заданное усилие зажима, имеется возможность силового зажима детали без предварительной наладки тисков. 3 ил.
|
