| СБОРНЫЙ ШЛИФОВАЛЬНЫЙ КРУГ |  |
Номер публикации патента: 2183549 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B24D005/06 B24D017/00 | | Аналоги изобретения: | JP 63300873, 08.12.1998. SU 649563, 28.02.1979. SU 1328177, 07.08.1987. SU 1549736 A, 15.03.1990. RU 95102414 A1, 10.03.1997. US 3793783, 26.03.1974. |
| Имя заявителя: | Ульяновский государственный технический университет | | Изобретатели: | Худобин Л.В.
Муслина Г.Р.
Правиков Ю.М.
Петрунин А.В. | | Патентообладатели: | Ульяновский государственный технический университет |
Реферат | |

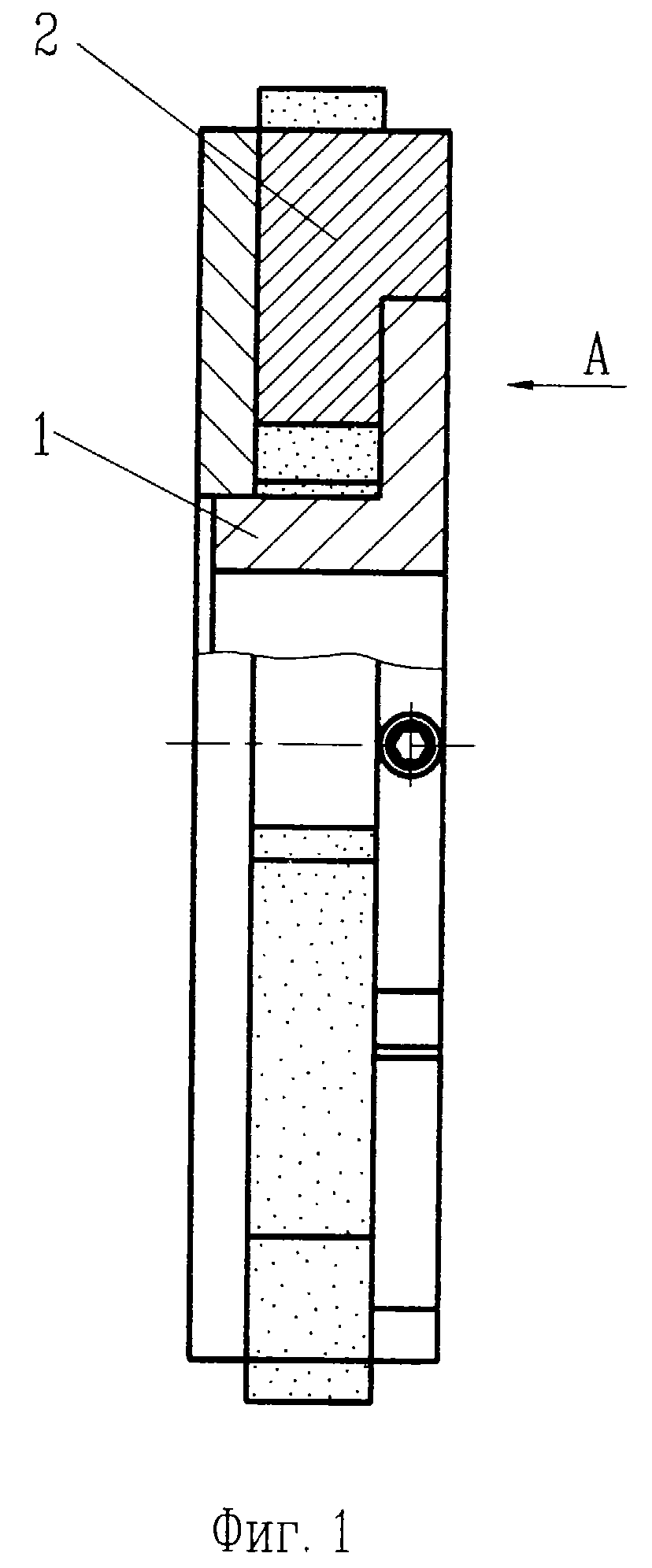

Изобретение относится к инструментам для обработки металлов и может быть использовано на предприятиях металлообрабатывающей промышленности для эффективной чистовой и отделочной обработки заготовок деталей машин и приборов. Сборный шлифовальный круг имеет металлический корпус с периферийными пазами, в которых установлены сменные элементы, несущие рабочие слои из сверхтвердого абразивного материала, и механизм их крепления. Сменные элементы выполнены в виде многогранных вставок, на каждой грани которых размещен рабочий слой из сверхтвердого абразивного материала. Грани сменных элементов имеют радиус, равный радиусу рабочей поверхности круга, а посадочные поверхности элементов образуют призму с числом граней, равным числу рабочих граней. После износа рабочего слоя первой грани сменные вставки устанавливают в новое положение, используя таким образом для шлифования последующие грани. Применение предложенной конструкции круга позволяет увеличить долговечность сменных элементов круга до их полного износа. 3 ил.
|
