Промышленная Сибирь Ярмарка Сибири Промышленность СФО Электронные торги НОУ-ХАУ Электронные магазины Карта сайта

Ника
Ника


Поиск патентов

Как искать?
Реферат
Название
Публикация
Регистрационный номер
Имя заявителя
Имя изобретателя
Имя патентообладателя







Оформить заказ и задать интересующие Вас вопросы Вы можете напрямую c 6-00 до 14-30 по московскому времени кроме сб, вс. whatsapp 8-950-950-9888

На данной странице представлена ознакомительная часть выбранного Вами патента

Для получения более подробной информации о патенте (полное описание, формула изобретения и т.д.) Вам необходимо сделать заказ. Нажмите на «Корзину»


СПОСОБ УПРОЧНЕНИЯ МЕТАЛЛИЧЕСКОГО КОМПОНЕНТА И КОНСТРУКТИВНЫЙ ЭЛЕМЕНТ С МЕТАЛЛИЧЕСКИМ КОМПОНЕНТОМ, ВЫПОЛНЕННЫМ ЭТИМ СПОСОБОМ

Номер публикации патента: 2400347

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008142686/02
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: B24C001/10   B24C011/00
Аналоги изобретения: JP 2006022402 A, 26.01.2006. JP 2002301663 А, 15.10.2002. SU 1266720 A1, 30.10.1986. SU 952975 A1, 23.08.1982. RU 2263570 C1, 10.11.2005. RU 2132267 C1, 27.06.1999. RU 2003125866 A, 27.01.2005.

Имя заявителя: МИЦУБИСИ ХЕВИ ИНДАСТРИС, ЛТД. (JP)
Изобретатели: ОГУРИ Кадзуюки (JP)
СЭКИГАВА Такахиро (JP)
ИНОЭ Акико (JP)
Патентообладатели: МИЦУБИСИ ХЕВИ ИНДАСТРИС, ЛТД. (JP)
Приоритетные данные: 03.04.2006 JP 2006-102161

Реферат

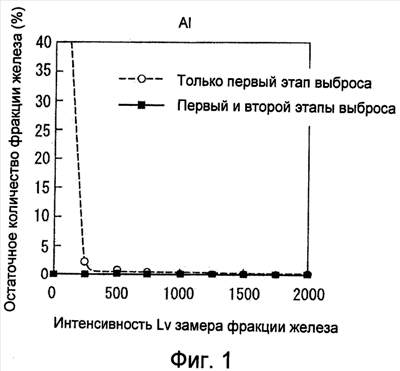

Изобретение относится к дробеструйному упрочнению поверхности металла, выполненного из легкого сплава. Осуществляют первый этап выброса первых частиц, содержащих железо в качестве главного компонента, со средним размером частиц не менее 0,1 мм и не более 5 мм на поверхность металла. После завершения первого этапа осуществляют второй этап выброса вторых частиц, по существу не содержащих железа, со средним размером частиц не более 200 мкм на поверхность указанного металла. На первом этапе давление распыления составляет не менее 0,1 МПа и не более 1 МПа, предпочтительно не менее 0,2 МПа и не более 0,5 МПа. На втором этапе давление распыления составляет не менее 0,1 МПа и не более 1 МПа, предпочтительно не менее 0,3 МПа и не более 0,6 МПа. В результате практически не возникает изменения размера и огрубления профиля поверхности металла, обеспечивается эффективное удаление фракции железа, прилипшей к поверхности металла, и улучшаются усталостные свойства создаваемого металлического компонента. 2 н.п. ф-лы, 10 ил., 1 табл.

Дирекция сайта "Промышленная Сибирь"
Россия, г.Омск, ул.Учебная, 199-Б, к.408А
Сайт открыт 01.11.2000
© 2000-2018 Промышленная Сибирь
Разработка дизайна сайта:
Дизайн-студия "RayStudio"
