УСТРОЙСТВО ДЛЯ ПРАВКИ ФАСОННОГО АЛМАЗНОГО ШЛИФОВАЛЬНОГО КРУГА И СПОСОБ ПОДГОТОВКИ УСТРОЙСТВА К ПРОВЕДЕНИЮ ИЗМЕРЕНИЯ РЕЛЬЕФА ПРОФИЛЯ РАБОЧЕЙ ПОВЕРХНОСТИ (ВАРИАНТЫ)

Номер публикации патента: 2183547

Вид документа:  C2  Страна публикации:  RU  Рег. номер заявки:  99122096/02		Получить полное описание патента

Реферат

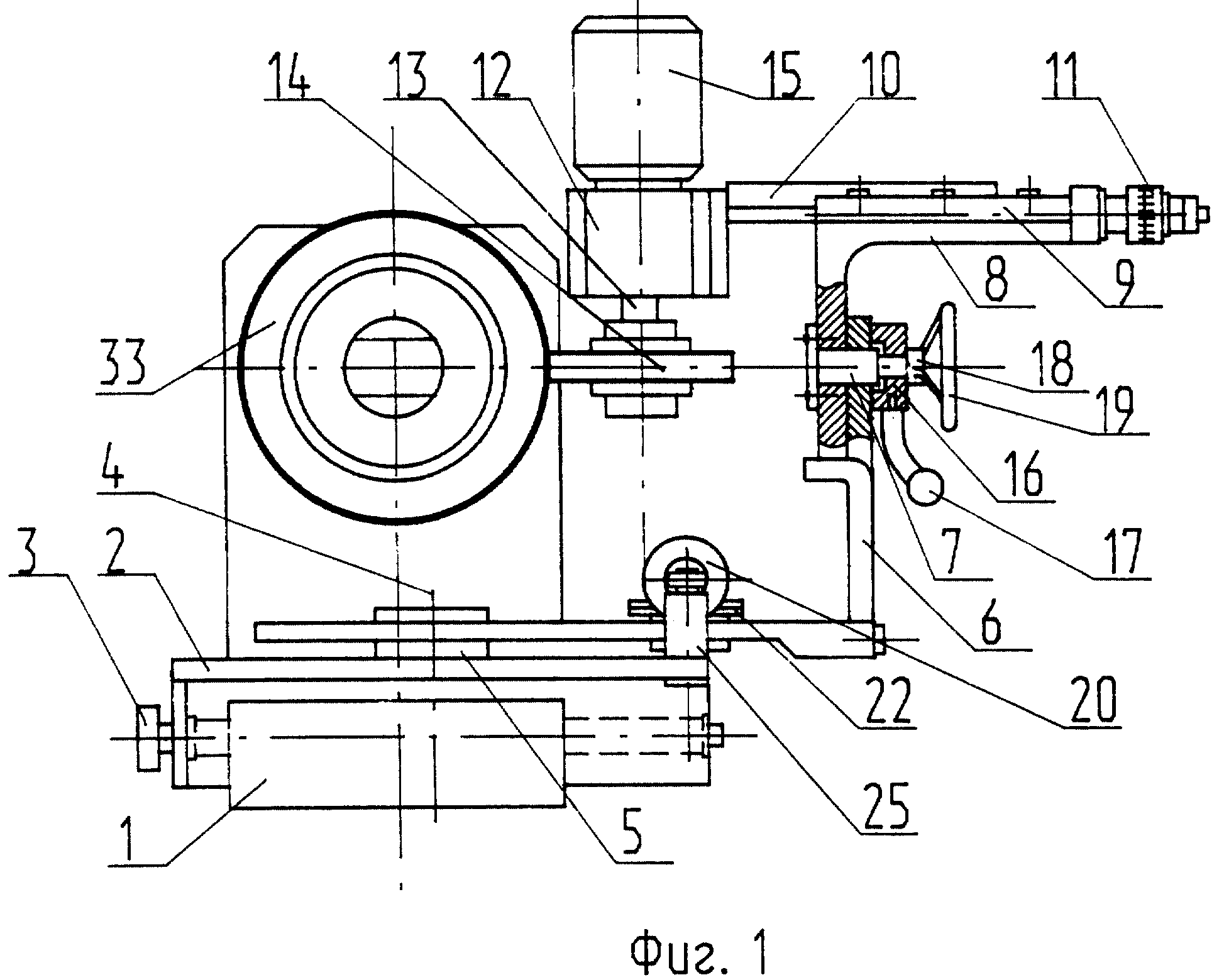

Изобретение относится к области станкостроения и может быть использовано при правке абразивных кругов с последующим измерением их профиля путем замены правящего инструмента измерительным наконечником с ощупывающей иглой при подключении последнего к измерительной цепи профилографа с записывающим блоком. Устройство включает установленные на его основании салазки с механизмом их перемещения и угловой кронштейн с цапфой, шарнирно закрепленный на салазках с помощью оси, перпендикулярной основанию. На цапфе установлена поворотная платформа с кареткой и механизмом ее перемещения. На каретке размещена шлифовальная головка со шпинделем для абразивного правящего инструмента, установленного с возможностью установочного перемещения вдоль оси шпинделя, расположенной перпендикулярно оси цапфы. Кроме того, в устройстве предусмотрены реверсивный привод поворота углового кронштейна, профилограф и съемный измерительный наконечник с ощупывающей иглой, предназначенный для различного крепления к шлифовальной головке при снятом правящем инструменте. После правки круга осуществляют подготовку нового устройства к проведению измерений рельефа профиля его рабочей поверхности. Производят установку съемного измерительного наконечника вместо правящего инструмента и включение его в измерительную систему. По первому варианту способа перевод наконечника в рабочее положение для первого и последующих измерений не зависит от варианта его крепления. Во всех случаях продольную ось наконечника устанавливают в горизонтальное положение. Перед проведением каждого последующего измерения измерительный наконечник отводят от шлифовального круга и возвращают в исходное положение для первого измерения. Второй вариант способа подготовки может быть реализован только при условии закрепления измерительного наконечника с расположением его продольной оси параллельно оси шпинделя шлифовальной головки. При этом перед проведением каждого последующего измерения платформу с кареткой, несущей шлифовальную головку с измерительным наконечником, поворачивают на цапфе в противоположную сторону относительно углового кронштейна на угол 180o. Измерение проводят включением реверса привода поворота углового кронштейна. Изобретения позволяют совместить в одном устройстве функции правки шлифовальных кругов и измерения рельефа их профиля с повышением качества правки и точности измерения. 3 с. и 2 з.п.ф-лы, 5 ил.
