УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОЙ АБРАЗИВНОЙ ОБРАБОТКИ

Номер публикации патента: 2164852

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99115505/02		Получить полное описание патента

Реферат

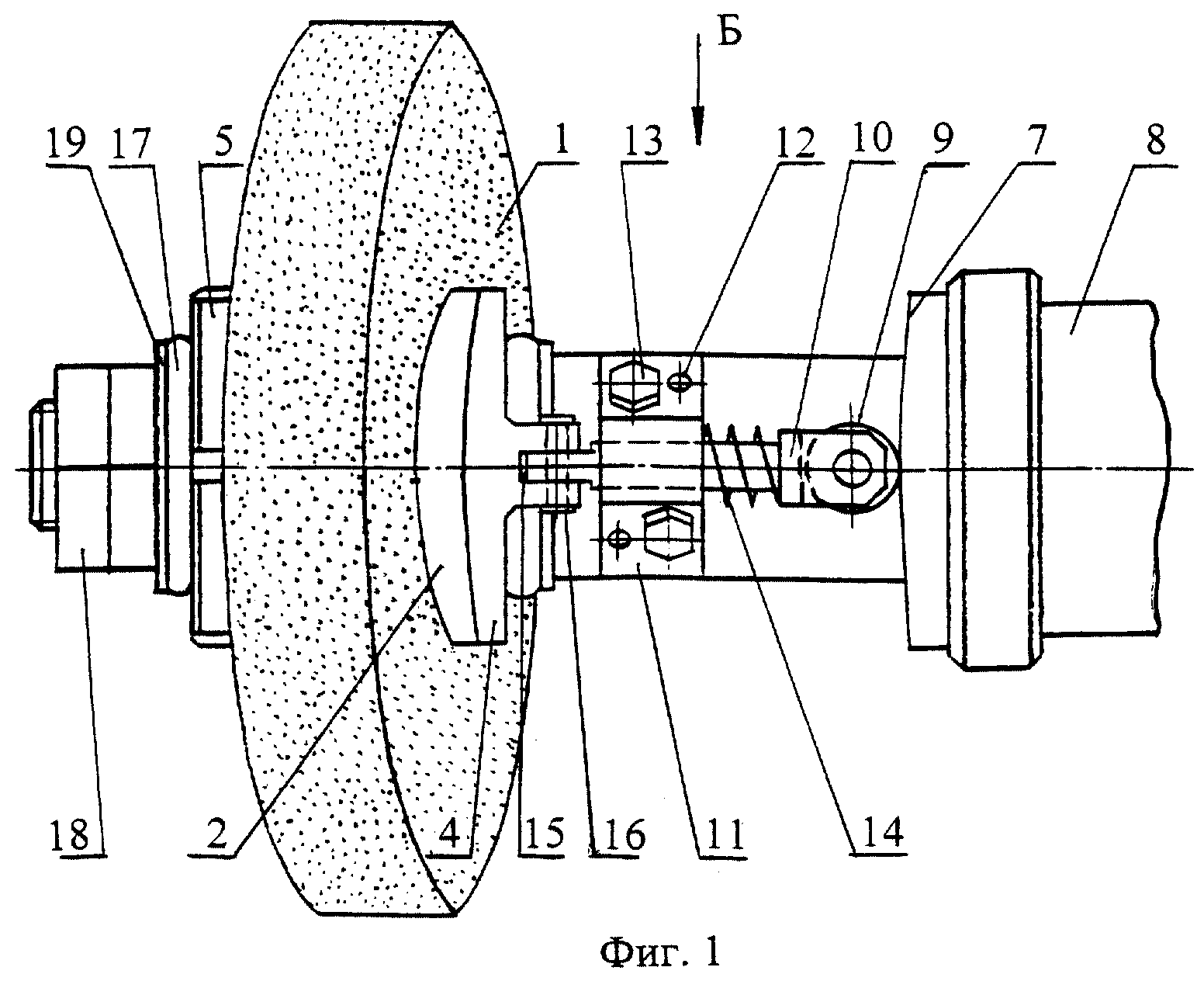

Изобретение относится к механической обработке трудношлифуемых, склонных к прижогам металлов и может быть использовано при шлифовании, шлифохонинговании, хонинговании и полировании. Устройство содержит абразивный круг с аксиально-смещенным режущим слоем, полученным благодаря установке его под углом к оси вращения с помощью косых шайб и косого торца фланца. Косые шайбы имеют непараллельные торцы, изготовленные под углом α, позволяют плавно изменять угол наклона круга от 0 до 2α. Круг в сборе закрепляют на фланце, установленном на шпинделе с возможностью осевого возвратно-поступательного перемещения с помощью эвольвентно-шлицевого соединения. С торцов фланца устанавливают резиновые амортизаторы, способствующие возвратно-поступательным осевым колебаниям круга. Последние создаются торцевым кулачком, смонтированным на пиноли, и передаются через ролик, контактирующий с кулачком и смонтированный на одном конце подпружиненного толкателя. Толкатель подвижно установлен в направляющем корпусе, закрепленном неподвижно на шпинделе, и подпружинен пружиной для обеспечения постоянного контакта ролика с торцевым кулачком. Другой конец толкателя шарнирно закреплен в пазу фланца. В результате работы устройства происходит наложение вращательного и осевого колебательного движений, что ведет к повышению производительности и качества обработки. 3 ил.
