| УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПРЕРЫВИСТОГО ШЛИФОВАЛЬНОГО КРУГА |  |
Номер публикации патента: 2163534 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B24B045/00 | | Аналоги изобретения: | ЯКИМОВ А.В. Прерывистое шлифование. - Киев-Одесса: Высшая школа, 1986, с.43 и 44. SU 1212769 A, 23.02.1986. SU 304115, 24.06.1971. RU 2129948 C1, 10.05.1999. RU 2082593 C1, 27.06.1997. GB 2179571 A, 11.03.1987. |
| Имя заявителя: | Орловский государственный технический университет | | Изобретатели: | Степанов Ю.С.
Афонасьев Б.И.
Подзолков М.Г.
Судъенко А.В.
Скачинская В.О. | | Патентообладатели: | Орловский государственный технический университет |
Реферат | |

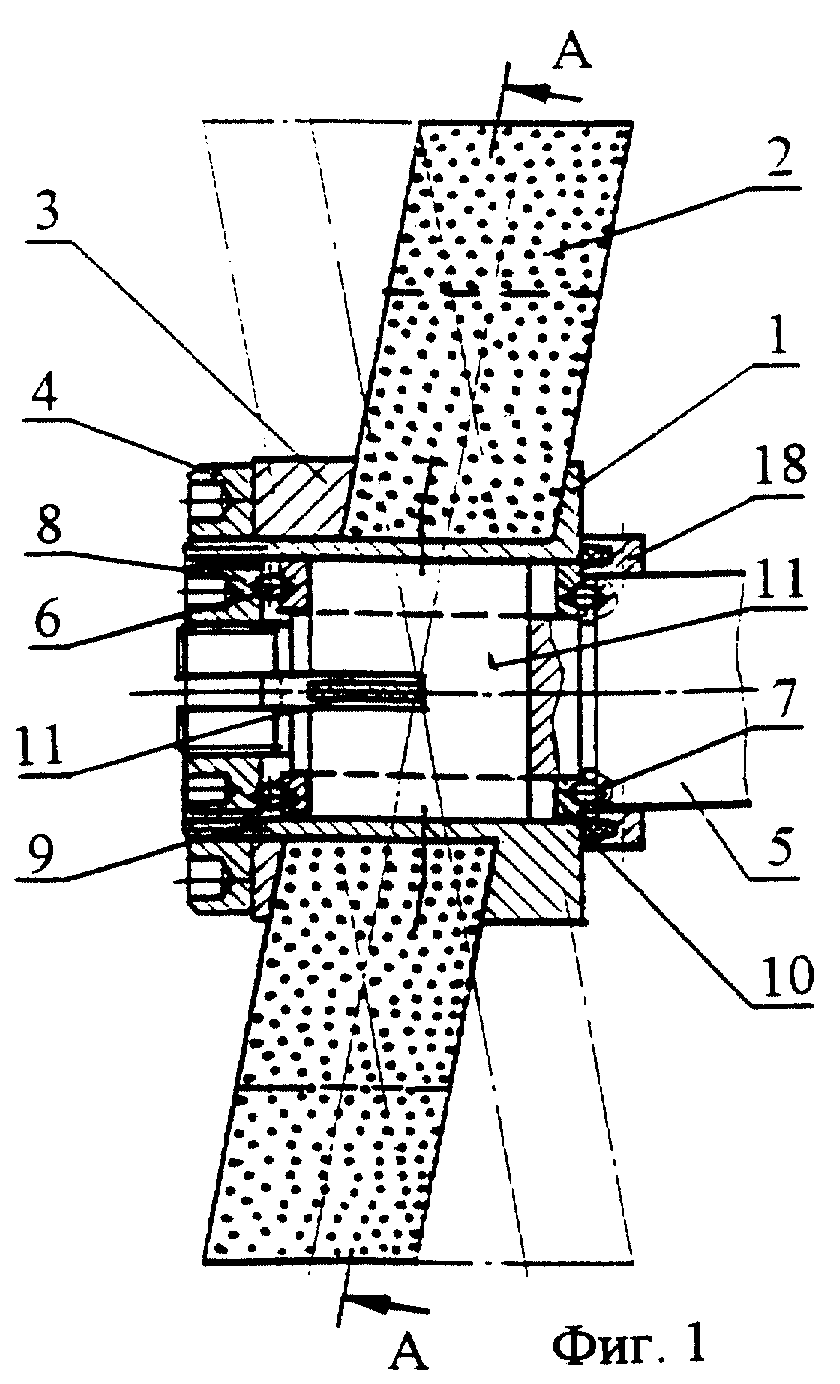

Изобретение относится к машиностроению и может быть использовано при производстве абразивных инструментов для механической глубинной обработки трудношлифуемых материалов, предрасположенных к дефектообразованию в виде прижогов и трещин. Устройство для крепления прерывистого шлифовального круга состоит из переходного фланца с буртиком с косым торцом, прижимного косого фланца и гайки крепления круга. Переходный фланец сопрягается с шпинделем отверстием - по скользящей посадке, а торцом - с помощью шариков. Вращающий момент переходному фланцу передается с помощью радиальных упругих пластин, лежащих в плоскостях, проходящих через ось вращения шпинделя и расположенных в пазах отверстия переходного фланца между упругими элементами. На торце шейки шпинделя, гайки крепления переходного фланца и на двух шайбах, установленных с торцов переходного фланца, выполнены желоба для шариков. Устройство предназначено для крепления прерывистого шлифовального круга с аксиальным смещением режущего слоя и позволяет снизить теплонапряженность в зоне обработки, вести процесс на более интенсивных режимах, повысить надежность в работе, стойкость инструмента и производительность обработки за счет обеспечения плавности процесса врезания при прерывистом глубинном шлифовании. 6 ил.
|
