УСТРОЙСТВО ДЛЯ ВИБРАЦИОННОГО ШЛИФОВАНИЯ С СООБЩЕНИЕМ КРУГУ УГЛОВЫХ КОЛЕБАНИЙ | |
Номер публикации патента: 2163185 | |
Редакция МПК: | 7 | Основные коды МПК: | B24B005/00 B24B007/00 B24B045/00 | Аналоги изобретения: | SU 1054034 A, 15.11.1983. SU 2100177 C1, 27.12.1997. RU 94041474 A1, 10.06.1996. SU 1611714 A, 07.12.1990. RU 2094215 C1, 27.10.1997. CH 670063 A5, 12.05.1989. |
Имя заявителя: | Орловский государственный технический университет | Изобретатели: | Степанов Ю.С. Афонасьев Б.И. Самойлов Н.Н. Жилин Г.П. Ушаков А.И. | Патентообладатели: | Орловский государственный технический университет |
Реферат | |

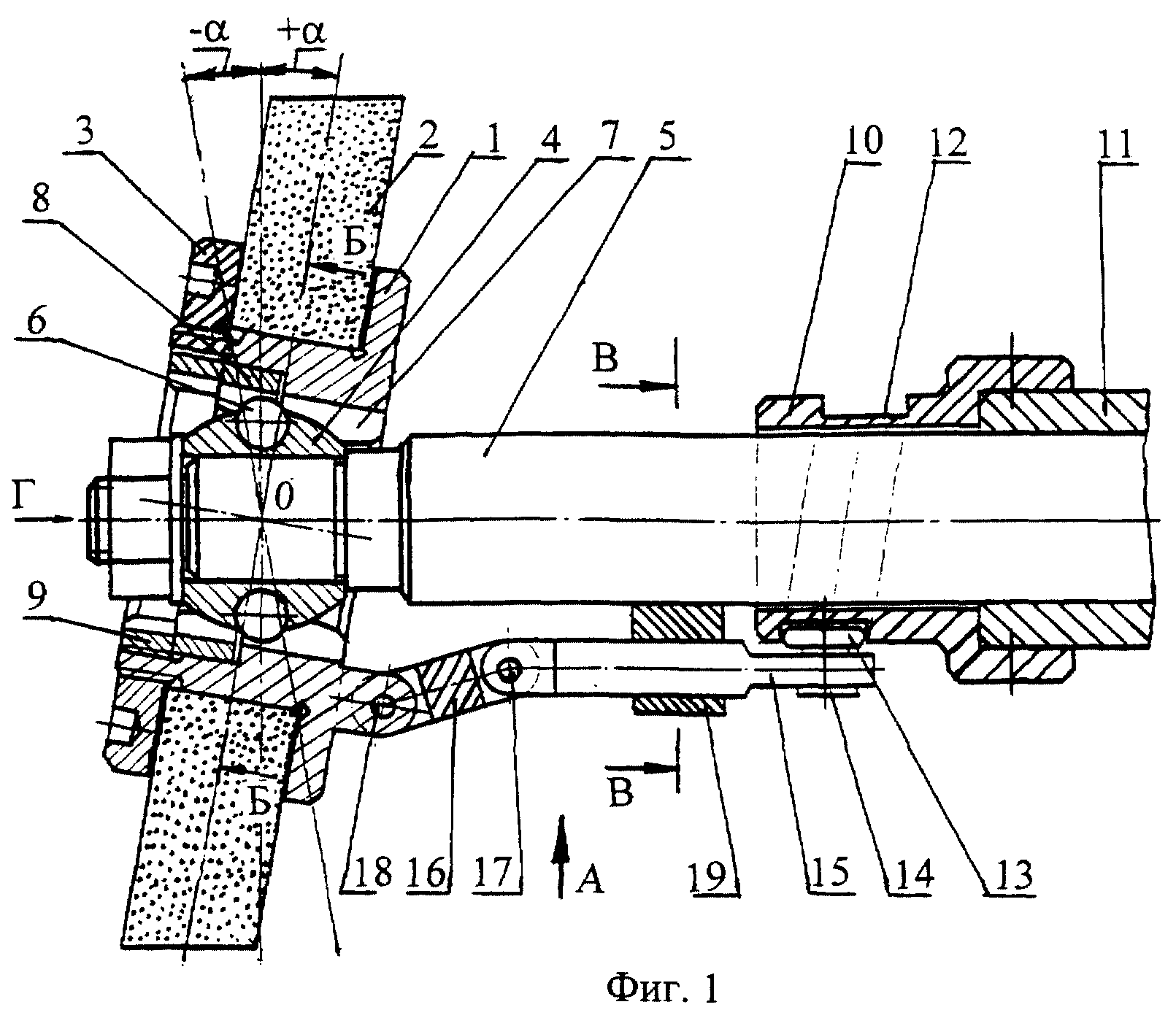

Изобретение относится к механической обработке трудношлифуемых, склонных к прижогам металлов и сплавов. Может быть использовано при шлифовании, шлифохонинговании и полировании. Устройство содержит расположенную на сферической шейке шпинделя планшайбу с закрепленным на ней шлифовальным кругом. Планшайба и шейка шпинделя сопряжены по сферической поверхности. Круг расположен симметрично относительно центра сферы шейки. В сферическое отверстие планшайбы вставлено кольцо со сферическим отверстием, сопрягаемое со сферической шейкой шпинделя. Кулачковый механизм угловой осцилляции планшайбы выполнен в виде рычага, шарнирно связанного промежуточной тягой с планшайбой, с установленным на нем роликом, и профилированного барабана. Последний смонтирован на пиноли с возможностью контакта с роликом рычага. При работе устройства угловое положение круга изменяется на величину ±α относительно плоскости, перпендикулярной оси вращения и проходящей через центр сферы. Применение устройства позволяет оптимизировать процесс обработки, улучшить качество обрабатываемой поверхности и повысить производительность. 5 ил.
|
