ШПИНДЕЛЬНЫЙ УЗЕЛ

Номер публикации патента: 2449185

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010144906/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16C032/04   F16C032/06   B23Q001/38   B24B041/04
Аналоги изобретения: RU 2347960 C1, 27.02.2009. SU 296372 A1, 25.02.1974. RU 73636 U1, 27.05.2008. JP 2003307218 A, 31.10.2003. JP 7217655 A, 15.08.1995.

Имя заявителя: Государственное образовательное учреждение высшего профессионального образования "Комсомольский-на-Амуре государственный технический университет" (ГОУВПО "КнАГТУ") (RU)
Изобретатели: Космынин Александр Витальевич (RU)
Щетинин Владимир Сергеевич (RU)
Хвостиков Александр Станиславович (RU)
Смирнов Алексей Владимирович (RU)
Блинков Сергей Сергеевич (RU)
Патентообладатели: Государственное образовательное учреждение высшего профессионального образования "Комсомольский-на-Амуре государственный технический университет" (ГОУВПО "КнАГТУ") (RU)

Реферат

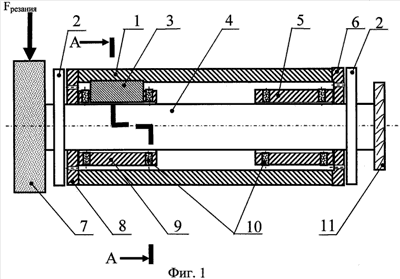

Изобретение относится к области машиностроения, преимущественно может быть использовано в машинах и аппаратах с вращающимися деталями. Шпиндельный узел содержит корпус (1), выполненный в виде трубы с торцевыми стенками, одна из которых, крышка (8), располагается в непосредственной близости к режущему инструменту (7), а вторая, фланец (6), располагается в непосредственной близости у турбинного колеса привода (11). Шпиндель (4) установлен с возможностью вращения в подшипниках, радиальных и упорных, расположенных на противоположных концах шпинделя. Первый упорный подшипник расположен в непосредственной близости от турбинного привода шпинделя (4) и образован подпятником (2) и стенкой фланца (6), в которой выполнены пористые ограничители расхода газа (10). Второй упорный подшипник образован стенкой крышки (8) с пористыми ограничителями (10) и подпятником (2). В радиальном газостатическом подшипнике (5), который расположен со стороны инструмента (7), установлен магнитопровод (3), который совместно с подшипником (5) образует газомагнитный подшипник (9). Технический результат: усовершенствование шпиндельного узла путем изменения его конструкции, позволяющей обеспечить увеличение силы резания узла за счет дополнительной магнитной силы, которая создается в радиальном подшипнике. 2 ил.
