SU 878537 A2, 07.11.1981. SU 521122 A1, 15.07.1976. SU 1685694 A1, 23.10.1991. JP 2003227512 A, 15.08.2003.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Тольяттинский государственный университет" (RU)
Изобретатели:
Бобровский Николай Михайлович (RU) Бобровский Игорь Николаевич (RU) Гомельский Михаил Владимирович (RU) Ежелев Андрей Викторович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Тольяттинский государственный университет" (RU)
Реферат

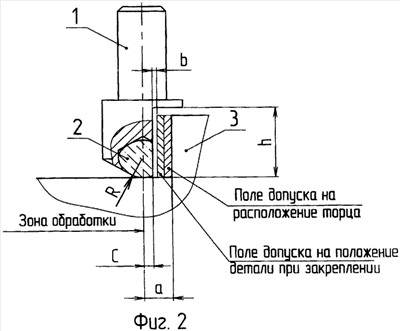

Изобретение относится к обработке металлов поверхностным пластическим деформированием и предназначено для отделочной обработки выглаживанием наружных поверхностей детали, расположенных вблизи от ее уступа. Инструмент содержит корпус и закрепленную в нем рабочую часть со вставкой. На рабочей части инструмента и его корпусе выполнен вырез. Высота выреза корпуса инструмента больше, чем высота уступа на обрабатываемом изделии. Плоскость выреза, проходящая через вставку рабочей части, расположена на расстоянии от оси вставки не меньшем, чем расстояние, которое определяется из соотношения: C=1-0,5sin(R+0,3), где R - радиус рабочей части вставки. В результате обеспечивается минимальное расстояние между обработанной поверхностью детали и ее уступом. 2 н. и 1 з.п. ф-лы, 2 ил.
