RU 2219041 C1, 20.12.2003. SU 1790462 A3, 23.01.1993. SU 1047668 A2, 15.10.1983. SU 841937 A1, 30.06.1981. DE 2117833 A1, 02.12.1971.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Изобретатели:
Отений Ярослав Николаевич (RU) Ольштынский Николай Васильевич (RU) Ольштынский Сергей Николаевич (RU) Щёголев Николай Григорьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Реферат

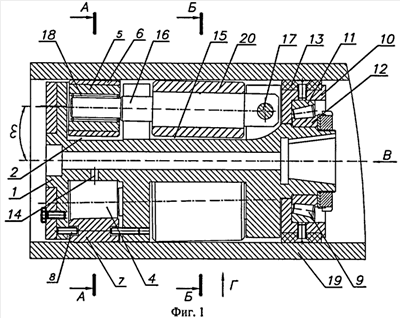

Изобретение относится к металлообработке, а именно к обработке отверстий деталей методом пластического деформирования. Инструмент содержит корпус с внутренней полостью и дополнительной внутренней полостью, базирующее устройство в виде обоймы с внешней поверхностью с направляющими ребрами и расположенные во внутренней полости корпуса инерционные узлы для создания усилия деформирования. Каждый из инерционных узлов содержит два цилиндрических опорных катка и цилиндрический деформирующий элемент, опертый на два упомянутых опорных катка. Деформирующий элемент и два опорных катка каждого инерционного узла установлены под углом самозатягивания относительно оси инструмента. В дополнительной внутренней полости в плоскостях, расположенных под углом самозатягивания относительно оси инструмента, установлены рычаги. Рычаги одним концом закреплены на корпусе посредством шарниров, оси которых перпендикулярны плоскостям, расположенным под углом самозатягивания относительно оси инструмента, а на другом их конце закреплены упомянутые опорные катки. Опорные катки установлены соосно с рычагами. На рычагах между шарнирами и опорными катками закреплены инерционные грузы. В результате расширяются технологические возможности и обеспечивается высокое качество обработанной поверхности. 9 ил.
