RU 2285728 C2, 10.05.2006. RU 68949 U1, 10.12.2007. SU 181676 A1, 01.01.1966. SU 1489962 A1, 30.06.1989. JP 56146668 A, 14.11.1981.
Имя заявителя:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ульяновская государственная сельскохозяйственная академия" (RU)
Изобретатели:
Жиганов Виктор Иванович (RU) Морозов Александр Викторович (RU) Кундротас Кястутис Ромальдо (RU) Халимов Рустам Шамильевич (RU)
Патентообладатели:
Федеральное государственное образовательное учреждение высшего профессионального образования "Ульяновская государственная сельскохозяйственная академия" (RU)
Реферат

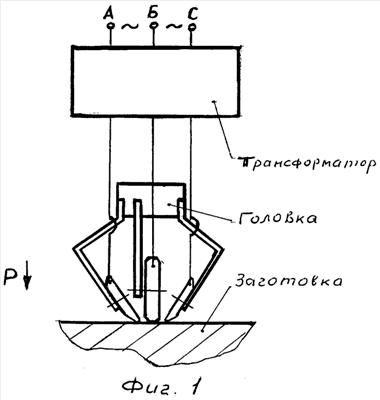

Изобретение относится к металлообработке, а именно к устройствам для электромеханической обработки плоских поверхностей трения. Устройство содержит корпус, выполненный с возможностью закрепления на станке, и три блока с рабочими инструментами. Упомянутые блоки установлены на корпусе и выполнены с возможностью подключения к системе трехфазного источника тока с образованием с забазированной на столе станка обрабатываемой деталью общей электрической цепи. Два блока выполнены взаимозаменяемыми и установлены на корпусе симметрично относительно среднего, а их оси расположены под острыми углами к центральной оси корпуса, перпендикулярно направленной к обрабатываемой поверхности, и расположены с ней в одной секущей плоскости. Ось вращения рабочего инструмента среднего блока равноудалена относительно двух других блоков и расположена в параллельной к ним секущей плоскости. Рабочий инструмент среднего блока расположен сзади или спереди относительно линии, проходящей через зоны контактов рабочих инструментов двух других блоков с обрабатываемой поверхностью. Блоки с рабочими инструментами электрически изолированы от корпуса и каждый из них закреплен на корпусе с возможностью регулировки положения рабочего инструмента относительно обрабатываемой поверхности. Корпус выполнен с возможностью шарнирного крепления с державкой станка и углового поворота относительно нее. В результате повышается производительность и эффективность обработки и качество обрабатываемой поверхности. 3 з.п. ф-лы, 3 ил.
