УСТРОЙСТВО ДЛЯ ПОВЕРХНОСТНОГО ПЛАСТИЧЕСКОГО ДЕФОРМИРОВАНИЯ ДЕТАЛЕЙ

Номер публикации патента: 2174902

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000121390/02		Получить полное описание патента

Реферат

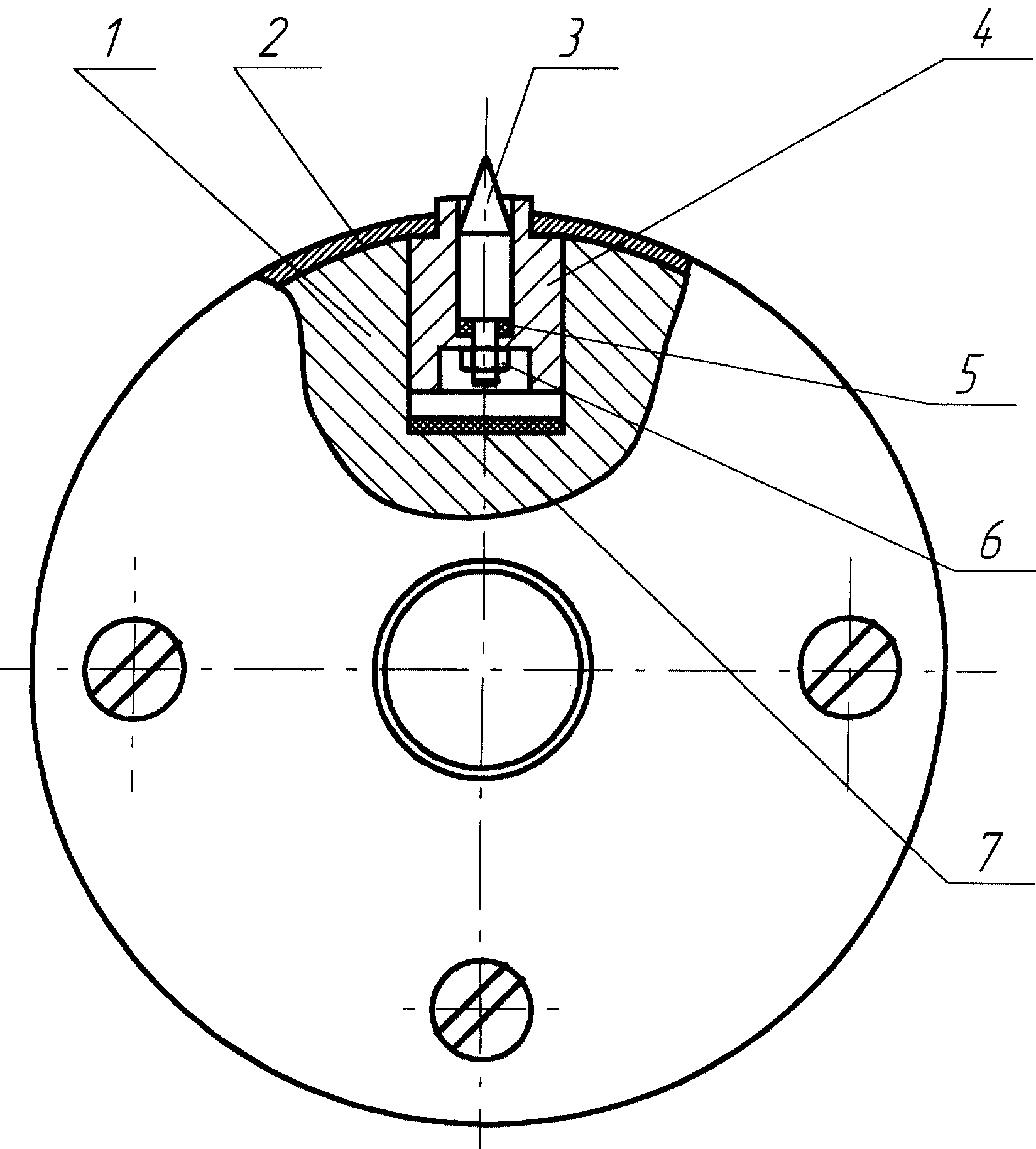

Изобретение относится к холодной обработке металлов и сплавов поверхностным пластическим деформированием и может быть использовано для восстановления размерной точности изношенных деталей с одновременным упрочнением их поверхностного слоя. Техническим результатом, на решение которого направлено изобретение, является обеспечение перераспределения материала в поверхностном слое детали, увеличение высоты формируемого рельефа и расширение диапазона восстанавливаемых размеров. Поставленная задача решается за счет изменения конструкции деформирующего элемента и закрепления его в направляющих втулках, что приводит к повышению силы удара из-за увеличения массы подвижных частей инструмента. В устройстве для поверхностного пластического деформирования, содержащем сепаратор, обойму, направляющие втулки с деформирующими элементами и буфер, согласно изобретению деформирующие элементы выполнены в виде бойков, имеющих коническую рабочую поверхность со скругленной вершиной, и закреплены в направляющих втулках через демпфирующие элементы. Такая конструкция устройства позволяет получать большие значения высоты неровностей, регулярный микрорельеф и высокую степень упрочнения. Соединение деформирующих элементов с направляющими втулками позволяет увеличить массу подвижных частей инструмента, а демпфирующие элементы гасят возникающие собственные колебания деформирующих элементов, негативно влияющих на качество формируемого рельефа. 1 ил.
