УСТРОЙСТВО ШАРНИРНОЕ САМОУСТАНАВЛИВАЮЩЕЕСЯ ДЛЯ ПЕРЕДАЧИ ВРАЩЕНИЯ СОЕДИНЯЕМЫХ ВАЛОВ

Номер публикации патента: 2396472

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009112193/11
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F16C011/06   B24B033/08   B24B033/10
Аналоги изобретения: RU 2084715 C1, 20.07.1997. SU 1585126 A1, 15.08.1990. SU 217988 A1, 01.01.1968. RU 94015158 A1, 20.12.1995. US 5269103 A, 14.12.1993.

Имя заявителя: Открытое акционерное общество "Российские железные дороги" (RU)
Изобретатели: Соловьев Анатолий Иванович (RU)
Кальин Валерий Федорович (RU)
Патентообладатели: Открытое акционерное общество "Российские железные дороги" (RU)

Реферат

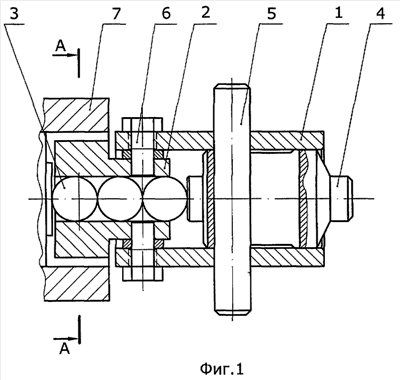

Изобретение относится к области машиностроения и может быть использовано во всех отраслях хозяйства в шарнирных соединениях машин и механизмов. Устройство шарнирное самоустанавливающееся для передачи вращения соединяемых валов преимущественно на вал хонинговальной головки состоит из втулки (1) и крестовины (2) с установленным в отверстии крестовины рядом шариков (3). Втулка (1) соединена с толкателем (4) посредством шпильки (5) и с крестовиной (2) посредством болтов (6). Болты (6) не имеют резьбы в зоне крестовины (2) и разнесены на 180° относительно друг друга. Крестовина (2) соединена шарнирно с корпусом (7) посредством болтов (8). Болты (8) также не имеют резьбы в зоне крестовины (2) и разнесены на 180° относительно друг друга. При этом обе системы фиксации из двух пар болтов (6, 8) смещены относительно друг друга на 90° с обеспечением возможности поворота втулки (1) и крестовины (2) во взаимно перпендикулярных плоскостях. Технический результат - упрощение конструкции шарового шарнира и повышение точности обработки поверхности детали; повышение надежности работы самоустанавливающегося устройства и снижение трудоемкости его изготовления. 2 ил.
