| ГАЛТОВОЧНОЕ УСТРОЙСТВО |  |
Номер публикации патента: 2181657 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B24B031/02 | | Аналоги изобретения: | SU 1743820 А1, 30.06.1992. SU 1310174 А1, 15.05.1987. RU 2113337 С1, 20.06.1998. SU 1797563 А3, 23.02.1993. GB 1211710, 11.11.1970. |
| Имя заявителя: | Кубанский государственный аграрный университет | | Изобретатели: | Иванов А.Н.
Ляу А.В.
Серга Г.В. | | Патентообладатели: | Кубанский государственный аграрный университет |
Реферат | |

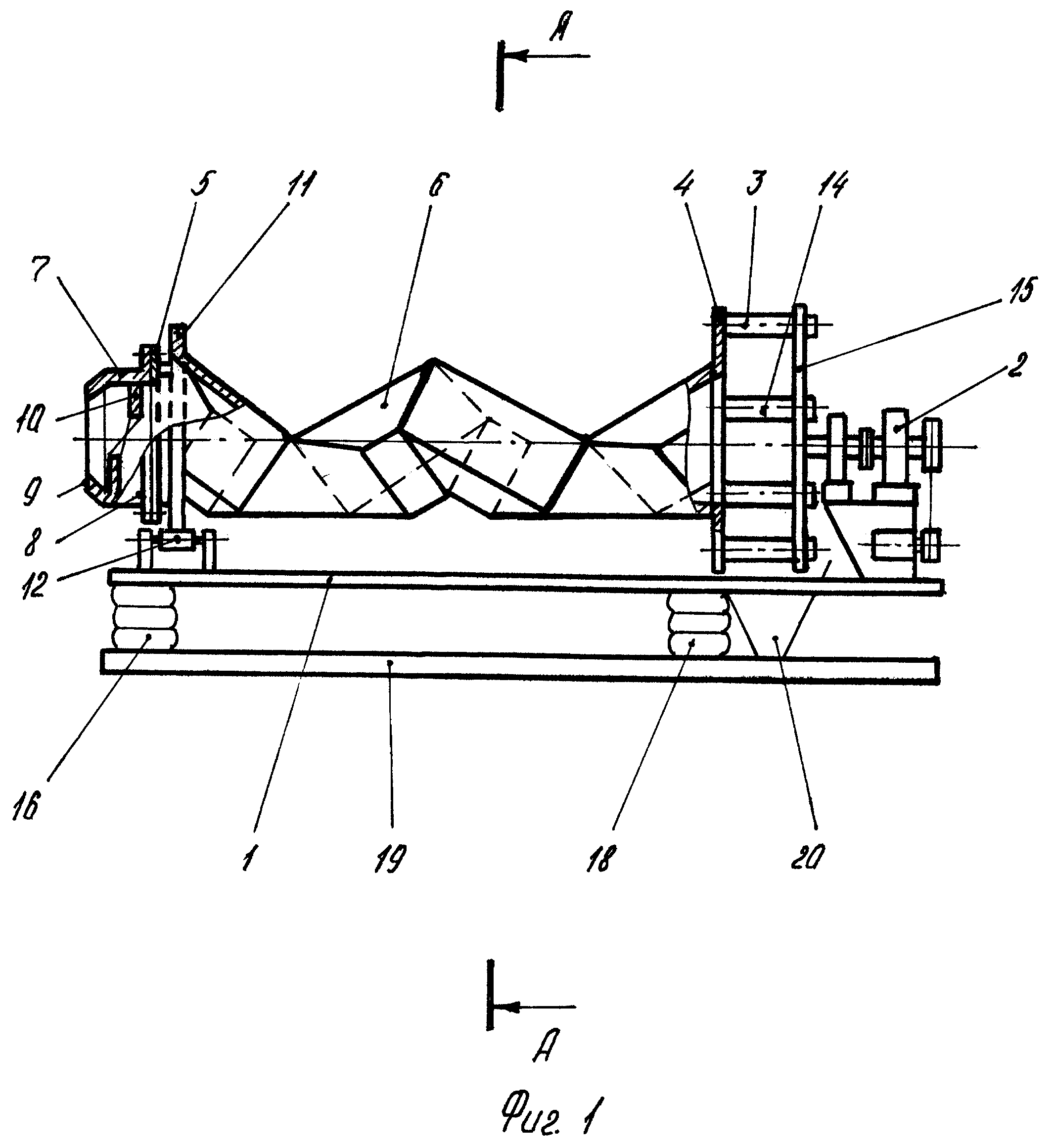

Изобретение относится к отделочно-зачистной и упрочняющей обработке деталей в свободной гранулированной среде и может быть использовано в машиностроении при безразмерной обработке деталей. Устройство содержит барабан, выполненный в виде ломаного спиральной формы тоннеля с прямоугольным проходным сечением. Каждая из его секций смонтирована из большого и малого прямоугольников и двух одинаковых трапеций. Нижние их основания равны боковой стороне большого прямоугольника, а верхние основания равны стороне малого прямоугольника. При этом остальные свободные две стороны прямоугольников равны боковым сторонам трапеций с образованием по торцам секций квадратов, равнонаклоненных в разные стороны к оси секций. Квадрат каждой присоединяемой секции повернут относительно квадрата предыдущей секции на угол 90o. Ось каждой секции и ось вращения барабана являются скрещивающимися и не пересекаются. При перемещении деталей и рабочей среды вдоль барабана интенсифицируется их смешивание и пространственное движение, что позволяет расширить технологические возможности устройства. 9 ил.
|
