УСТРОЙСТВО ДЛЯ АБРАЗИВНО - ЖИДКОСТНОЙ ОБРАБОТКИ ВИНТОВ

Номер публикации патента: 2163532

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99121481/02		Получить полное описание патента

Реферат

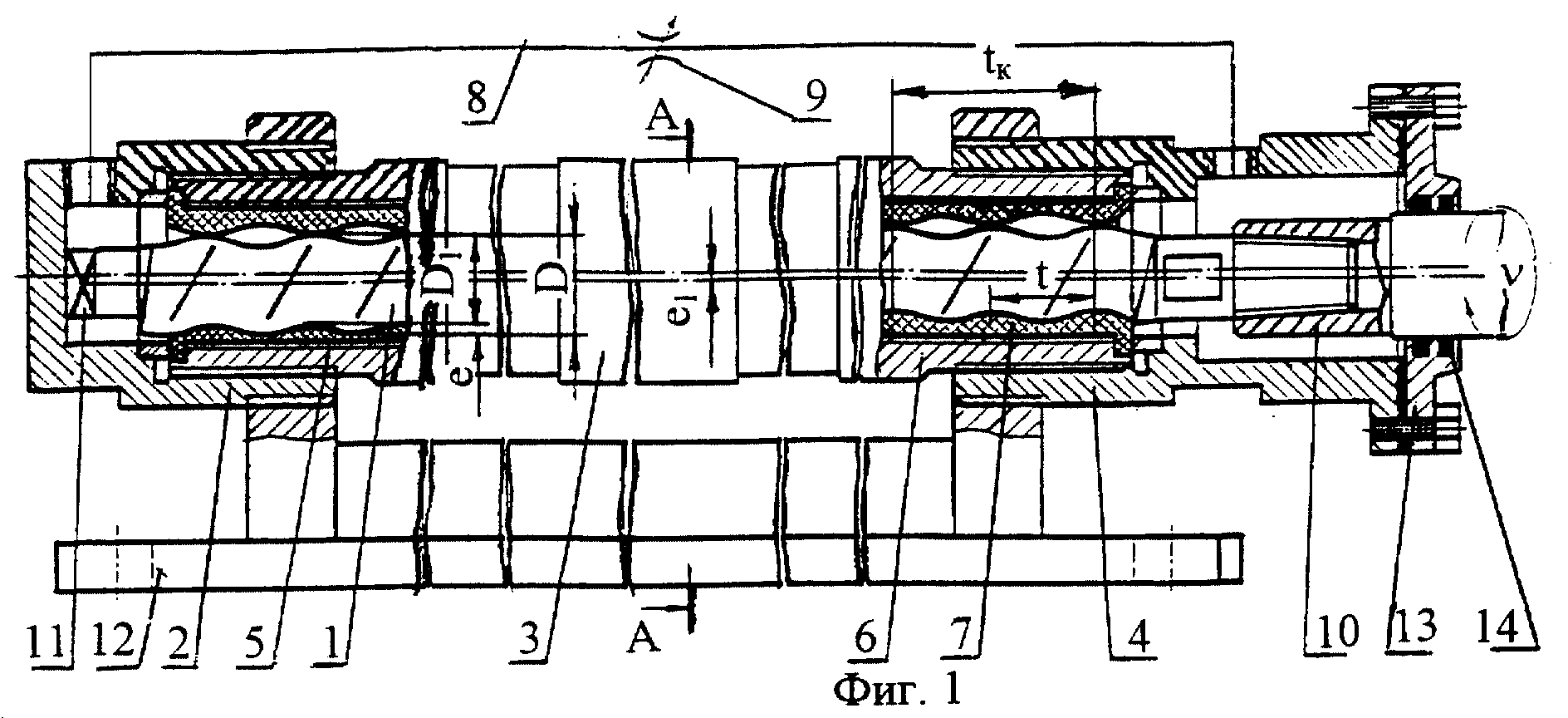

Изобретение относится к машиностроительной отрасли промышленности и может быть использовано при выполнении зачистных и финишно-отделочных операций для обеспечения высокого класса шероховатости на деталях-винтах, например, винтовых насосов из материалов любой твердости. Устройство содержит рабочую камеру с эластичными стенками, заполненную рабочей средой, и привод движения детали. Рабочая камера выполнена в виде обрезиненной изнутри маслбензостойкими эластомерами обоймы с внутренней двухзаходной винтовой поверхностью. Последняя имеет шаг в два раза больше, чем шаг обрабатываемого винта,и то же направление. Камера закреплена на основании с одной стороны с помощью стакана, с другой - посредством втулки с фланцем, имеющим уплотнительные кольца. Стакан и втулка сообщены друг с другом трубопроводом через дроссель. Вращение детали, необходимое для создания давления рабочей среды винтовой парой деталь-винт-камера, осуществляют через муфту, являющуюся универсальным шарниром, от индивидуального электродвигателя. Свободный конец обрабатываемого винта опирается на пяту в виде упорного подшипника. Такая конструкция позволяет за счет сообщения вращательного движения обрабатываемой детали, продавливания абразивной массы и использования упругой рабочей камеры со специальной внутренней полостью в качестве притира расширить технологические возможности, повысить производительность и качество обработки, а также равномерно обрабатывать как выступы, так и впадины винта. 2 з.п.ф-лы, 3 ил.
