DE 10148339 A1, 10.04.2003. US 5018314 A, 28.05.1991. FR 2810914 A, 04.01.2002. GB 2376651 A, 24.12.2002. SU 158675 A, 18.10.1963. SU 1834788 A3, 15.08.1991.
Имя заявителя:
РОБЕРТ БОШ ГМБХ (DE)
Изобретатели:
РЁМ Хайко (DE) ХЕБЕР Андреас (DE)
Патентообладатели:
РОБЕРТ БОШ ГМБХ (DE)
Приоритетные данные:
27.12.2006 DE 102006061634.0
Реферат

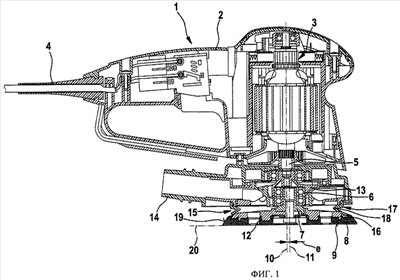

Изобретение относится к машиностроению и может быть использовано в эксцентриковых шлифовальных машинах. Последняя содержит расположенный в корпусе привод, ведущий вал которого посредством эксцентриковой опоры приводит в движение несущий вал тарельчатого шлифовального круга. Предусмотрено фрикционное тормозное устройство, расположенный на корпусе фрикционный тормозной элемент и расположенную на тарельчатом шлифовальном круге трущуюся поверхность. Трущаяся поверхность выполнена с наклоном по линии, нисходящей от центра к периферии, относительно горизонтальной плоскости, перпендикулярной оси вращения тарельчатого шлифовального круга. Фрикционный тормозной элемент выполнен в виде фрикционного кольца. Трущаяся поверхность расположена на контактном элементе, выполненном отдельно от шлифовального круга, соединенном с ним и изготовленном из иного, чем круг, материала. Трущаяся поверхность выполнена конической и заканчивается радиальным отступом от наружной кромки тарельчатого шлифовального круга. Угол () конусности трущейся поверхности относительно горизонтали составляет по меньшей мере 5°. В результате обеспечивается эффективное притормаживание собственного вращения тарельчатого шлифовального круга в состоянии холостого хода. 6 з.п. ф-лы, 3 ил.
