RU 53960 U1, 10.06.2006. KR 100882805 В1, 10.02.2009. US 7252581 В2, 07.08.2007. JP 6328359 A, 29.11.1994.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Казанский государственный энергетический университет" (КГЭУ) (RU)
Изобретатели:
Таймаров Михаил Александрович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Казанский государственный энергетический университет" (КГЭУ) (RU)
Реферат

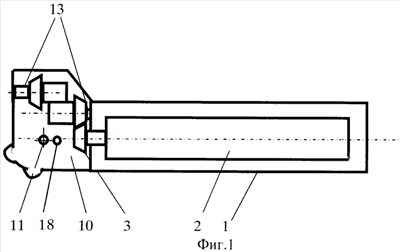

Изобретение относится к ручным инструментам для резки металлических профилей, в частности к ручным шлифовальным угловым машинам. Корпус редуктора машины выполнен из неподвижной и подвижной частей. В подвижной части размещены коническое колесо, подшипник и вал редуктора, на котором закреплен отрезной круг. В неподвижной части корпуса расположена введенная в редуктор ось, выполнено фиксирующее отверстие и расположен введенный в редуктор блок из двух конических шестерен-сателлитов. Подвижная часть корпуса редуктора закреплена на неподвижной части с помощью оси с возможностью поворота вокруг нее до вхождения в зацепление конического колеса с конической шестерней-сателлитом и фиксирования в этом положении посредством введенного в подвижную часть фиксатора, который выполнен с возможностью размещения в фиксирующем отверстии. Корпус редуктора в месте выхода вала редуктора снабжен съемной угловой крышкой с заслонкой. Угловая крышка выполнена с обращенными друг к другу выемками для выхода вала редуктора и установлена с возможностью перевертывания и закрывания выемки с помощью заслонки. Изобретение обеспечивает повышение функциональных возможностей за счет обеспечения возможности резки материалов в стесненных пространственных условиях. 8 ил.
