SU 1764830 A1, 30.09.1992. SU 1567327 A1, 30.05.1990. SU 1181854 A, 30.09.1985. DE 2307769 А, 05.09.1974. DE 1269002 А, 22.05.1968.
Имя заявителя:
ЗАО ММК "МОСИНТРАСТ" (RU)
Изобретатели:
Гончаров Александр Борисович (RU) Одинцов Леонид Григорьевич (RU) Тулинов Андрей Борисович (RU)
Патентообладатели:
ЗАО ММК "МОСИНТРАСТ" (RU)
Реферат

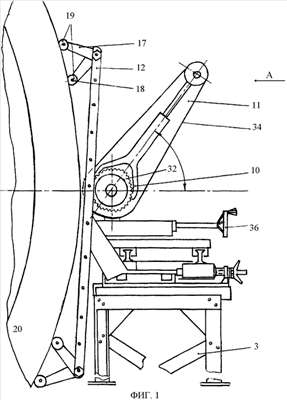

Изобретение относится к области машиностроения и может быть использовано для обработки бандажей, роликов и других крупногабаритных цилиндрических деталей, в частности в бумагоделательном производстве, производстве цемента. Станок содержит неподвижную съемную эстакаду, опорную раму с суппортами продольного и поперечного хода, приводы подачи и вращения инструмента и копировальное устройство. Предусмотрен демпфирующий стол, состоящий из основания, верхней опоры, двух направляющих, двух газовых двухтрубных демпферов и передней подвижной скобы. Последняя имеет тяговую ось с регулировочной гайкой и контргайкой для сдвига верхней опоры относительно основания. Копировальное устройство выполнено в виде рамы, включающей два прижима и три оси, и четырех копирующих опор, в каждой из которых расположены два самоустанавливающихся ролика. Рама копировального устройства закреплена в кронштейнах верхней опоры демпфирующего стола. Инструмент выполнен в виде ленточно-шлифовальной головки, установленной на опорной раме под углом наклона =55° к горизонтальной плоскости. В результате повышается точность обработки и снижается шероховатость обрабатываемой поверхности за счет обеспечения гашения вибраций и сглаживания ударов и толчков от скопированных неровностей и выступов обрабатываемой детали. 1 з.п. ф-лы, 3 ил.
