SU 1465274 A1, 15.03.1989. RU 2351454 C2, 10.19.2008. SU 192652 A, 13.04.1967. DE 4035761 A1, 14.05.1992. DE 2246857 B2, 13.01.1977.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Изобретатели:
Прилуцкий Ванцетти Александрович (RU) Парфенов Владимир Анатольевич (RU) Дегтярев Сергей Юрьевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Реферат

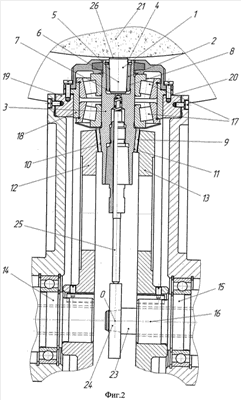

Изобретение относится к машиностроению и может быть использовано в подшипниковой промышленности при обработке конических роликов. Шлифование осуществляют сборным шлифовальным кругом с периферией, заправленной по радиусу сферы торцов конических роликов. Последние устанавливают конической поверхностью в ответное коническое отверстие втулок, расположенных равномерно по периферии головки круговой подачи. Втулки с роликами располагают в наружных концах пустотелых шпинделей, которые встраивают радиально с равным угловым шагом в головку круговой подачи. Сообщают шпинделям вращение вокруг собственной оси и, одновременно, совместное с упомянутой головкой вращение вокруг ее оси, перпендикулярной оси вращения шлифовального круга. Эти вращения осуществляют посредством дифференциальной конической зубчатой передачи. Внутри сквозного отверстия шпинделей размещают подпружиненные толкатели, одни концы которых взаимодействуют с неподвижным кулачком, а противоположные - выталкивают по окончании цикла шлифования конический ролик из втулки, имеющей возможность смены при смене типа конического ролика. В результате повышается точность выполнения величины радиуса сферы сферического торца роликов. 2 ил., 1 пр.
