Руководство к автомату для шлифования сферы конических роликов модели КЕР-200. - Куйбышев, 1966, Министерство автомобильной промышленности СССР, Главподшипник, 9-й Государственный подшипниковый завод, с.10-12. SU 670422 A, 30.06.1979. SU 192652 A, 13.04.1967. DE 4035761 A1, 14.05.1992. DE 2246857 B2, 13.01.1977.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Изобретатели:
Прилуцкий Ванцетти Александрович (RU) Парфенов Владимир Анатольевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Самарский государственный технический университет (RU)
Реферат

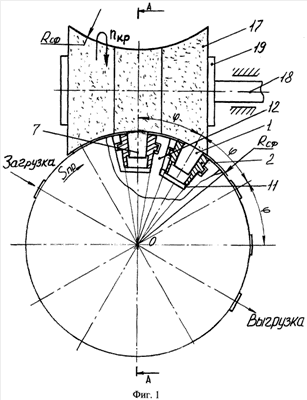

Изобретение относится к области машиностроения и может быть использовано в подшипниковой промышленности при шлифовании сферических торцов конических роликов. Последние устанавливают в дополнительных втулках, которые располагают между коническими торцами соосно расположенных и вращающихся вокруг своих осей дисков и сепаратором с радиальными пазами. Наружная и внутренняя поверхности втулок выполнены коническими с разными углами конуса. Приведена расчетная формула для определения угла наклона образующей наружной поверхности втулок. Образующие упомянутых конусов пересекаются в одной точке, которую совмещают с осью вращения дисков. В результате повышается точность радиуса сферы шлифуемого торца конического ролика. 5 ил., 1 пр.
