SU 1087307 A1, 23.04.1984. RU 2004129025 C1, 10.03.2006. SU 1502269 A1, 23.08.1989. GB 2224679 A, 16.05.1990. JP 60207737 A, 19.10.1985.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Изобретатели:
Степанов Юрий Сергеевич (RU) Киричек Андрей Викторович (RU) Самойлов Николай Николаевич (RU) Афанасьев Борис Иванович (RU) Василенко Ольга Аркадьевна (RU) Воронков Александр Викторович (RU) Овсяникова Ирина Васильевна (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Орловский государственный технический университет" (ОрелГТУ) (RU)
Реферат

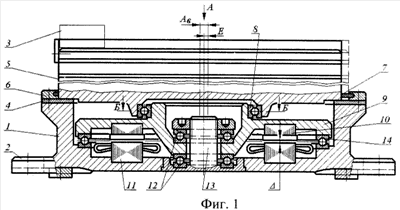

Изобретение относится к технологии машиностроения, к механической обработке трудношлифуемых металлов и сплавов, склонных к прижогам и микротрещинам, алмазно-абразивным инструментом и может быть использовано при шлифовании и полировании плоских поверхностей заготовок. Устройство содержит корпус, нижняя часть которого выполнена с возможностью закрепления на столе станка, а верхняя часть - с возможностью установки на ней обрабатываемых заготовок. На верхней части корпуса подвижно на планках из антифрикционного материала установлена электромагнитная прямоугольная плита. В ее центре со стороны нижнего торца расточено глухое отверстие и установлена эксцентриковая шейка вращающегося ротора. На противоположном шейке торце ротора расположен витой магнитопровод, имеющий в пазах вторичную короткозамкнутую обмотку. Ротор входит в состав торцового асинхронного двигателя, содержащего выполненный заодно целое с нижней частью корпуса статор с витым магнитопроводом на торце и с m1-фазной первичной обмоткой. Ротор подвижно с возможностью вращения закреплен с обеспечением зазора между торцами магнитопроводов, на опорном стакане, запрессованном в центральном отверстии нижней части корпуса. В результате повышается качество и производительность обработки за счет сообщения заготовкам низкочастотных, не зависящих от частоты вращения инструмента крутильных вибрационных колебаний. 5 ил.
