RU 2278772 С1, 27.06.2006. SU 1430238 А1, 15.10.1988. SU 1202824 А, 07.01.1986. US 2003157871 A1, 21.08.2003.
Имя заявителя:
Капустин Николай Игнатьевич (RU)
Изобретатели:
Капустин Николай Игнатьевич (RU) Дёмин Владимир Андреевич (RU) Капустин Виктор Николаевич (RU)
Патентообладатели:
Капустин Николай Игнатьевич (RU)
Реферат

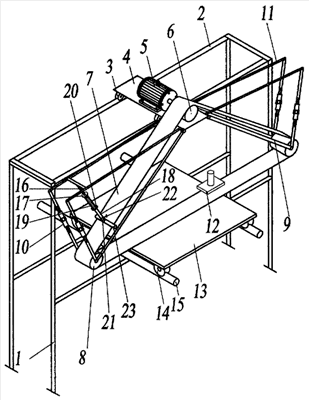

Изобретение относится к области машиностроения и может быть использовано для деревообрабатывающей промышленности. Заявлен шлифовальный станок. Станок содержит станину, на которой установлен механизм подачи обрабатываемой детали, выполненный с возможностью поперечного перемещения по станине относительно шлифовальной ленты, натянутой на шкивы, ведомые из которых установлены на рычагах. Рычаги шарнирно соединены с рамой, имеющей возможность продольного перемещения по станине. Станок также содержит закрепленный на раме привод с ведущим шкивом и жестко прикрепленными траверсами с механизмами натяжения ленты, выполненными в виде тальрепов, соединяющих траверсы с соответствующими рычагами. Станок дополнительно снабжен механизмом наклона и поджима ленты, выполненным в виде по крайней мере одного установленного на телескопической штанге прижимного ролика, имеющего возможность изменения угла наклона к ленте и перемещения по нормали к плоскости последней. Упрощается эксплуатация и повышается надежность работы станка при повышении качества обработки. 2 з.п. ф-лы, 1 ил.
