RU 2271918 C2, 20.03.2006. SU 56984 A, 30.04.1940. SU 916251 A, 30.03.1982. DE 2239972 B2, 23.02.1978.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Изобретатели:
Орлов Сергей Васильевич (RU) Тышкевич Владимир Николаевич (RU) Коротков Борис Иванович (RU) Носенко Владимир Андреевич (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования Волгоградский государственный технический университет (ВолгГТУ) (RU)
Реферат

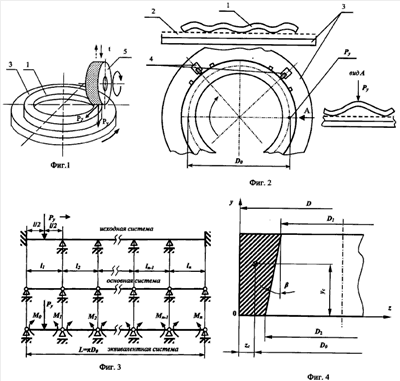

Изобретение относится к области машиностроения и может быть использовано при шлифовании торцов деталей класса колец с малой осевой жесткостью, например крупногабаритных и сверхкрупногабаритных подшипников качения. Исправление изогнутости кольца осуществляют шлифованием на станке с круглым магнитным столом. Кольцо выставляют по индикатору, фиксируют на магнитном столе и шлифуют периферией круга методом врезания. Первый торец кольца шлифуют без закрепления магнитным полем, а второй - с закреплением. Кольцо фиксируют на магнитном столе клиновым запорным и противосдвиговым устройством без создания в нем деформаций и внутренних напряжений усилиями зажима. Шлифование первого торца ведут на режимах с вертикальной подачей шлифовального круга, определяемой из условия: , где [w] - допускаемый прогиб, принимаемый равным величине допуска на неплоскостность окончательно обработанного торца по техническим условиям, Е - модуль нормальной упругости материала кольца, Izc - центральный осевой момент инерции поперечного сечения кольца, Do - диаметр нейтральной окружности кольца, проходящей через центр тяжести поперечного сечения, 4,4 - эмпирический коэффициент зависимости вертикального усилия резания от вертикальной подачи, k - коэффициент, учитывающий число волн изогнутости. В результате повышается точность и производительность шлифования. 4 ил.
