СПОСОБ ПРЕЦИЗИОННОЙ ДВУСТОРОННЕЙ ОБРАБОТКИ ПЛОСКИХ ИЗДЕЛИЙ РЕЗАНИЕМ

Номер публикации патента: 2167041

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99123955/02		Получить полное описание патента

Реферат

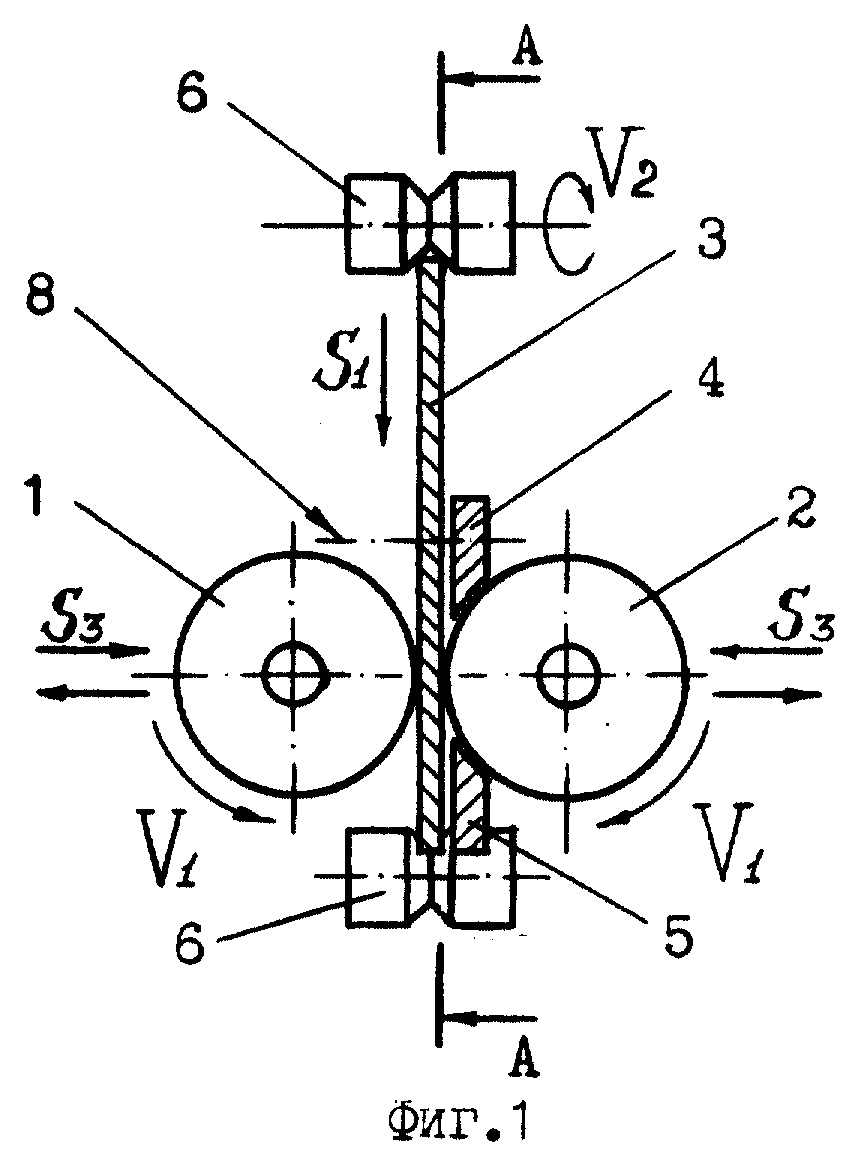

Изобретение относится к области машиностроения и может быть использовано в различных отраслях народного хозяйства для двусторонней суперпрецизионной обработки резанием преимущественно тонких пластин. Подачу изделия осуществляют между двумя оппозитно расположенными вращающимися абразивными инструментами с возможностью обработки всей площади его плоских поверхностей. В качестве абразивных инструментов используют алмазные барабаны с длиной образующих, превышающей максимальный размер обрабатываемого изделия вдоль упомянутых образующих. Оси вращения алмазных барабанов пространственно ориентируют параллельно друг другу и располагают в одной плоскости с линиями контакта алмазных барабанов с обрабатываемыми поверхностями изделия. Подачу изделия в зону резания осуществляют его плоскопараллельным перемещением поперек осей вращения барабанов с, по меньшей мере, однократным пересечением этих осей с осью вращения изделия. Базирование последнего осуществляют, по меньшей мере, по трем точкам по одной из обрабатываемых поверхностей с помощью соответствующего алмазного барабана из условия контакта его с изделием по линии и, по меньшей мере, по одному базовому средству, расположенному за пределами зоны резания со стороны упомянутого барабана. Использование способа позволяет осуществлять суперпрецизионную обработку плоских изделий различных типоразмеров при снижении технико-экономических затрат на обработку. 4 ил.
