СПОСОБ ПРЕЦИЗИОННОЙ ДВУСТОРОННЕЙ ОБРАБОТКИ ПЛОСКИХ ИЗДЕЛИЙ РЕЗАНИЕМ

Номер публикации патента: 2165349

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  99124321/02		Получить полное описание патента

Реферат

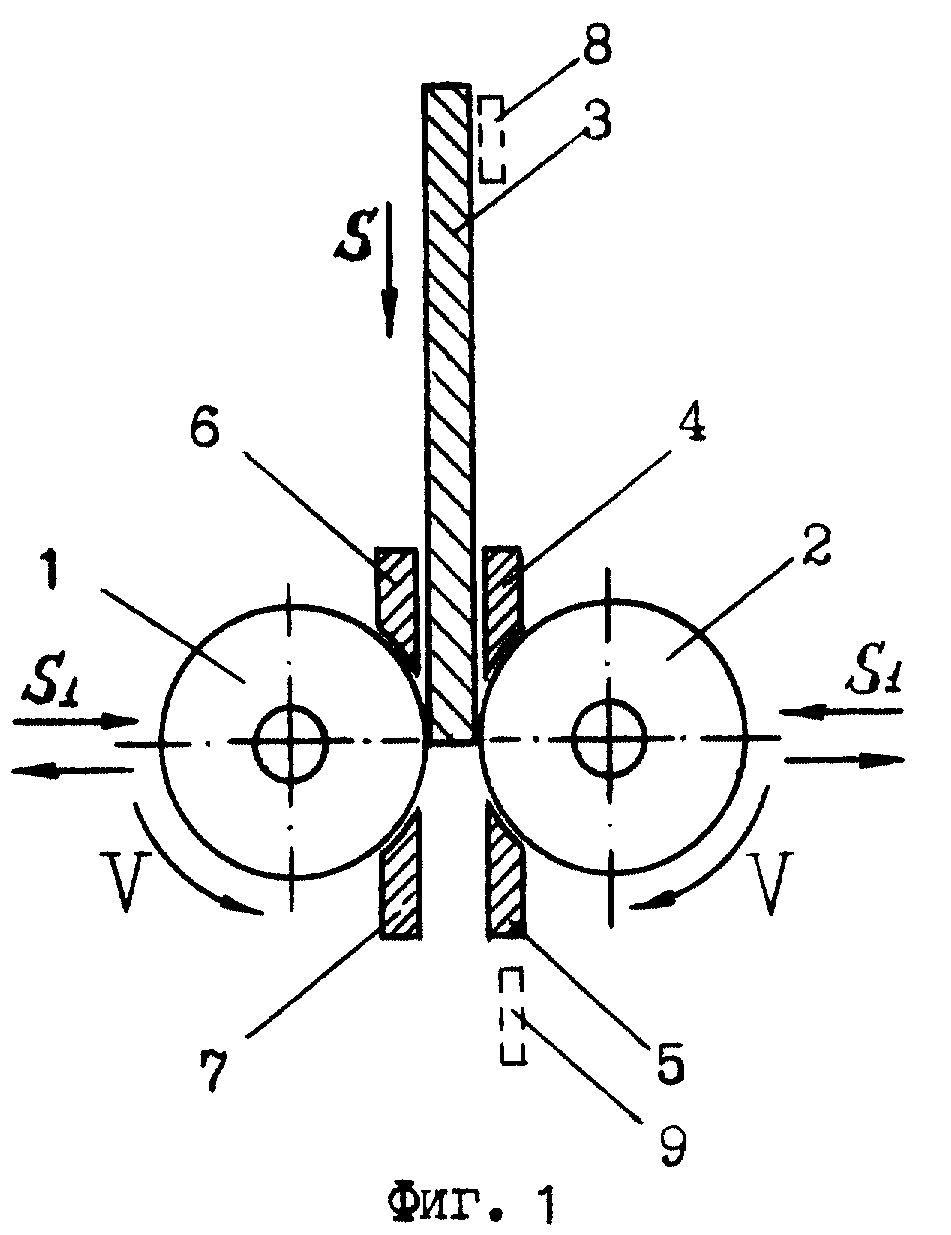

Изобретение относится к машиностроению и может быть использовано в различных отраслях народного хозяйства для двусторонней суперпрецизионной обработки резанием, преимущественно тонких пластин. Между оппозитно расположенными вращающимися абразивными инструментами осуществляют рабочее перемещение изделия в зону резания. В качестве абразивных инструментов используют алмазные барабаны, длина образующих которых превышает максимальный размер обрабатываемого изделия вдоль упомянутых образующих. Рабочее перемещение изделия в зону резания осуществляют напроход его перемещением поперек осей вращения алмазных барабанов. Упомянутые оси пространственно ориентируют параллельно друг другу и располагают в одной плоскости с линиями контакта режущих элементов алмазных барабанов с обрабатываемыми поверхностями изделия. Базирование последнего осуществляют по одной из обрабатываемых поверхностей с помощью базовых средств, одно из которых располагают за пределами зоны резания со стороны захода обрабатываемого изделия, а второе - идентично первому со стороны выхода его из зоны резания с возможностью перехвата изделия в процессе обработки. Использование способа позволяет осуществлять суперпрецизионную обработку плоских изделий различных типоразмеров при снижении технико-экономических затрат на осуществление данного вида обработки. 1 з.п. ф-лы, 5 ил.
