| ПЛОСКОШЛИФОВАЛЬНАЯ ПЕРЕДВИЖНАЯ МАШИНА |  |
Номер публикации патента: 2163187 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | B24B007/22 | | Дополн. коды МПК: | F16H001/22 | | Аналоги изобретения: | SU 1569190 A1, 07.06.1990. SU 459325, 14.05.1975. SU 861013, 25.09.1981. SU 421481, 20.11.1974. RU 2056262 C1, 20.03.1996. EP 0353997 A2, 01.08.1989. |
| Имя заявителя: | Зиганшин Ильнур Тюльпанович | | Изобретатели: | Зиганшин И.Т. | | Патентообладатели: | Зиганшин Ильнур Тюльпанович |
Реферат | |

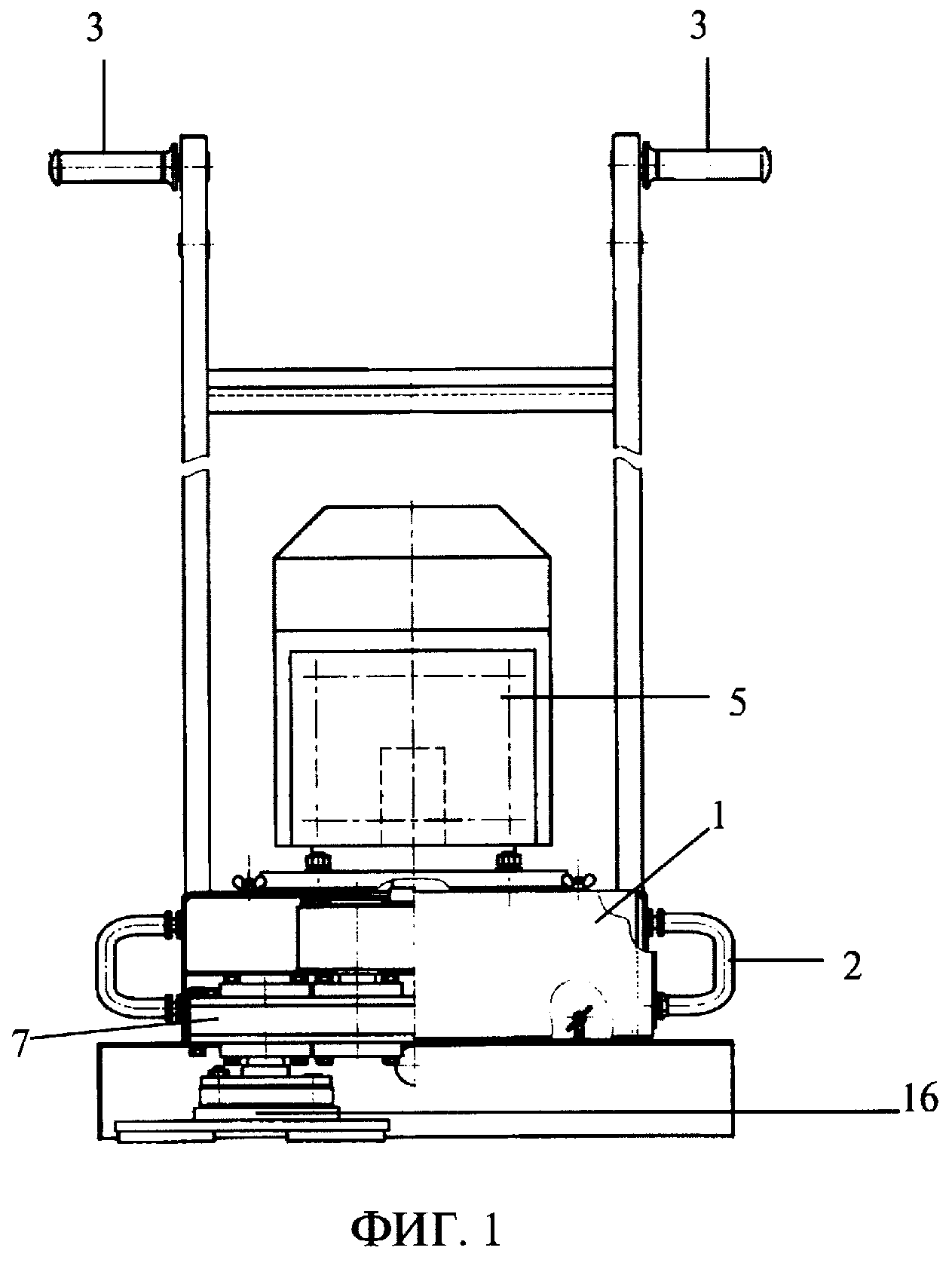

Изобретение относится к машиностроению и может быть использовано для обработки твердых поверхностей. Внутри корпуса машины закреплен редуктор, который представляет собой ряд шестерен постоянного зацепления. Ведомый шкив редуктора выполнен с возможностью снятия с вала центральной шестерни и установки на вал паразитной шестерни, что позволяет получить две скорости вращения выходных валов, на которых закреплены шлифовальные головки. Последние имеют узлы крепления типа ласточкин хвост для размещения в них абразивных элементов, выполненных плоскими и трапецеидальными в плане с наклонными боковыми сторонами и установленных большими основаниями трапеций навстречу друг другу. Ходовые колеса машины смонтированы на оси со стороны корпуса, противоположной стороне размещения редуктора с возможностью поднятия и закрепления на корпусе. Применение изобретения ведет к повышению качества обработки, сокращению времени на смену абразивных элементов, упрощению конструкции редуктора и повышению его технологичности. 3 з.п. ф-лы, 6 ил.
|
